Portal Gantry Crane 30T



A Portal Gantry Crane 30Ter et kraftig løftesystem designet for industrielle applikasjoner, i stand til å løfte og transportere belastninger opp til30 tonn (30t). Den består av en horisontal bro støttet av to vertikale ben, som beveger seg på skinner eller hjul. Disse kranene er mye brukt iShipyards, lager, fabrikker og byggeplasserfor å håndtere tunge materialer effektivt.

Viktige funksjoner:

Struktur:Laget av høy styrke stål, med en stabil og robust ramme.

Løfte kapasitet:30 tonn, egnet for storskala løfteoppgaver.

Span & høyde:Tilpasset i henhold til driftskrav.

Mobilitet:Kan være jernbanemontert eller gummi-trøtt for enkel bevegelse.

Løftemekanisme:Utstyrt med et heise- og vognsystem for presis kontroll.

Sikkerhetssystemer:Inkluderer overbelastningsbeskyttelse, nødstopp og anti-sway-teknologi.

Strømkilde:Elektrisk eller hydraulisk, avhengig av påføringsbehov.

Typer av 30T Portal Gantry Cranes:

Enkelt bjelkebane kran:Lettere, kostnadseffektivt og ideelt for middels dukket applikasjoner.

Dobbel bjelkebane kran:Mer robust, gir høyere stabilitet og er egnet for kraftig løft.

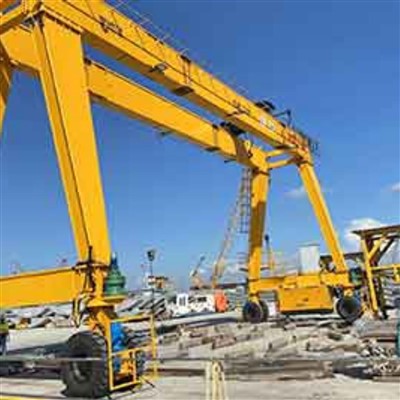

Gummi-tratt Gantry (RTG) kran:Mobil og fleksibel for utendørs applikasjoner.

Jernbanemontert Gantry (RMG) kran:Kjører på faste spor for presis og effektiv drift.

Applikasjoner:

Shipbuilding & Ports:Lasting\/lossing av containere og skipskomponenter.

Byggeplasser:Håndtering av stålbjelker, forhåndsbetegnede betong og andre tunge materialer.

Produksjons- og monteringsanlegg:Flytte store maskiner og utstyr.

Gruvedrift og tunge næringer:Transport av malm, råvarer og industrielle komponenter.

Fordeler med en 30T Portal Gantry Crane:

✔ Høy løftekapasitet med stabilitet.
✔ Effektiv materialhåndtering og reduserte arbeidskraftskostnader.
✔ Tilpasningsdyktig for innendørs og utendørs bruk.
✔ Avanserte automatiseringsalternativer for presisjon og sikkerhet.

Vil du ha et teknisk spesifikasjonsark eller en sammenligning av forskjellige modeller?

Kjernekomponenter: lager, gir, girkasse, motor

Opprinnelsessted: Henan, Kina

Garanti: 1 år

Vekt (kg): 2000 kg

Video avtroppende inspirasjon: Forutsatt

Maskintestrapport: Forutsatt

Nøkkelord: Gantry Crane

Farge: Tilpasset

Størrelse: Tilpasset

Design: Computer Optimization Design

Sikkerhet: Høy fleksibel flatkabelkraft

Søknad: Konstruksjonsindustri, verksted, lager

Arbeidsklasse: A 3- A8

Sertifisering: ISO, CE, BV, S GS, TUV

Strømkilde: 380 ~ 480V, tilpasset





1.Main Structure

Bro\/bjelke:Den horisontale bjelken som støtter heisen og vognen. Det kan væreenkelt bjelkeellerdobbel bjelke, avhengig av design.

Ben (støtter):Vertikale søyler som støtter broen og kobles til bakken eller hjulene.

Avslutt vogner:Ligger i begge ender av kranen, kobler de broen til bena og huser drivmekanismene.



Løftemekanisme

Heise:Enheten som er ansvarlig for å løfte og senke belastninger, vanligvis drevet av en elektrisk motor.

Tralle:Beveger seg langs brobjelken og fører heisen til forskjellige posisjoner.

Wire tau\/kjede:Brukes til å løfte belastninger, støttet av heisetrommelen eller kjedemekanismen.

Krokblokk:Tilknytningspunktet for å løfte last, utstyrt med enSikkerhetslås.



3.endvogn

1) Sluttvognen til en utkragingsbanekran er en essensiell komponent som støtter kranens bevegelse langs rullebanen eller bakkesporet. Det ligger i begge ender av hovedbjelken og kobler kranen til sitt reisesystem.

2) Endestrålen er laget av høy styrke stål for holdbarhet og bærende kapasitet. Vesignet for å sikre stabil bevegelse av kranen, selv under tunge belastninger.

3) Funksjoner av sluttvogn:

Støtte: bærer vekten på kranen og dens belastning.

Mobilitet: Letter langsgående bevegelse av kranen langs banen eller rullebanen.

Stabilitet: Sikrer balansert drift, forhindrer tipping eller uønskede bevegelser under løfting.

Lastdistribusjon: Fordeler belastningen jevnt over hjulene, beskytter kranens struktur og minimerer stress på banen.





4. Travelmekanisme

Jernbanemontert (RMG) eller gummitratt (RTG):Bestemmer kranens mobilitet.

Hjul\/skinner:Tillater bevegelse langs et spor eller fritt i et åpent område.

Stasjonssystem:Inkluderer elektriske motorer, girkasser og bremser for kontrollert bevegelse.



5. Trolley reisemekanisme

1) Strukturell sammensetning

Trolleyramme: Rammen er den viktigste strukturelle støtten til vognen, og gir den nødvendige stivheten og styrken til å bære belastningen. Det er vanligvis laget av høy styrke stål for å sikre holdbarhet og motstand mot deformasjon under tunge belastninger.

Hjulsett: Hjulene er ofte montert på aksler, og lagrene inne i disse hjulene er designet for høy bærende kapasitet og jevn drift.

Elektrisk drivmotor: Vognenes bevegelse drives av en elektrisk motor, som driver hjulsystemet via en girkasse og et system med remskiver eller kjeder.

2) Funksjonen til vognens driftsmekanisme

1. Horisontal bevegelse av heisen

Vognen, som bærer heisemekanismen, beveger seg horisontalt langs Gantry Rail. Denne horisontale bevegelsen gjør det mulig for kranen å løfte og senke materialer over et stort område, for eksempel et hage, dock eller lager.

2. jevn og presis posisjonering

Trolley reisemekanismen er designet for presis kontroll av vognen. Dette er kritisk for å sikre at belastninger blir plukket opp og plasseres nøyaktig på de ønskede stedene.

3. Støtte for heisemekanismen

Heisesystemet er vanligvis montert på vognen. Reisemekanismen for vognen lar heisen krysse lengden på portalen, noe som sikrer at løfteutstyret kan dekke hele området som trengs for operasjoner.

4. Lastfordeling og stabilitet

Vognen hjelper til med å fordele belastningen jevnt over kranens struktur. Når vognen beveger seg, holdes belastningen stabil, noe som reduserer risikoen for ubalanse som kan føre til ulykker.

5. Hastighetskontroll

Trolley -reisemekanismen inkluderer motorer, gir og noen ganger variabel frekvensstasjoner (VFD -er), som gir den nødvendige hastighetskontrollen for vognenens bevegelse. Dette hjelper til med å tilpasse seg forskjellige driftsbehov, enten det er sakte for presisjon eller raskt for effektivitet.

6. Integrering med andre kranbevegelser

Trolley -reisemekanismen er integrert med Gantrys vertikale (heise) og langsgående (gantry reisende) bevegelser. Det fungerer i koordinering med disse funksjonene for å sikre jevn og synkronisert drift, noe som gjør det lettere å utføre komplekse heiser og overføringer av materialer.

7. Sikkerhets- og belastningshåndtering

Mekanismen inkluderer ofte sikkerhetsfunksjoner, for eksempel grensebrytere eller sensorer, for å forhindre at vognen overskrider dens operasjonelle grenser eller kolliderer med hindringer, og forbedrer sikkerheten til hele kranoperasjonen.

6.Crane Wheel

1) Funksjon av hjul

Hjulene gir støtte for kranstrukturen og er avgjørende for å la Gantry Crane reise langs sporet. De absorberer også kreftene som genereres av kranens vekt og operasjonelle bevegelser, og distribuerer disse kreftene for å forhindre skade på banen og andre krankomponenter.

Avhengig av kranens formål og belastningene den håndterer, er hjulene konstruert for å håndtere forskjellige vektkapasiteter. Større kraner eller de som brukes til tyngre løft vil ha større, mer robuste hjul.

2) Designkrav

Kranhjul er typisk laget av høy styrke stål- eller legeringsmaterialer for å motstå vekten på kranen og dens belastning mens de varer konstant bevegelse og tunge belastninger. Hjulene er ofte designet med en flens for å sikre jevn og stabil bevegelse langs skinnene og for å forhindre at de avleder.

7.Crane Hook

Krankroken til en utkragingsbanekran er en essensiell komponent i løfte- og håndteringsprosessen. Denne kroken brukes til å feste og støtte belastninger under heiseoperasjoner.

Kroken er vanligvis laget av høy styrke stål for å håndtere tunge belastninger. Den har en buet form, med en dyp hals for sikker feste til slynger, kjeder eller andre løfteinnretninger. Kroken har vanligvis en sikkerhetslås for å forhindre at belastningen ved et uhell løsner under drift.

Den primære funksjonen til krankroken er å koble kranens løftemekanisme (for eksempel heisen) med belastningen. Den beveger seg langs bjelken til Gantry Crane (som støttes av bena i portstrukturen) og kan heves eller senkes avhengig av løftekravene.

Motor

Motoren til en utkragingsbanekran er en avgjørende komponent som er ansvarlig for å drive de forskjellige bevegelsene i kranen, for eksempel heising, tralle reiser og gantrybevegelse. Avhengig av utformingen og størrelsen på kranen, kan motoren variere i type og spesifikasjoner. Motorene styres vanligvis av en PLC (programmerbar logikkontroller) eller VFD -er (variabel frekvensstasjoner) for å justere hastigheter og dreiemoment for effektiv drift.

Heismotor: Formål: driver heisen for å løfte og senke belastningen.

Reisemotor (Trolley Movement): Formål: Flytter vognen langs Gantry Rail.Motor Type: Vanligvis en trefaset AC Motor.Power: valgt basert på den nødvendige hastigheten og kapasiteten til vognen.

Gantry Traveling Motor (Bridge Movement): Formål: Flytter hele Gantry-strukturen langs bakkeskinnen, slik at den kan spenne over belastningsområdet.

.

Lyd- og lysalarmsystem og grensebryter

1) Lyd- og lysalarmsystem

Lyd- og lysalarmanlegget for en utkragingsbanekran er designet for å forbedre sikkerheten ved å gi visuelle og hørbare signaler i tilfelle unormale forhold eller farer. Disse alarmene hjelper med å advare operatører, arbeidere og personell i nærheten av potensielle risikoer.

Lydalarm (horn eller sirene): Formål: Varsler personell til en nødsituasjon eller unormal situasjon. Lyd: Vanligvis høy og oppmerksomhetsgrabbing, for eksempel en sirene eller et horn med varierende mønstre (kontinuerlig, intermitterende eller pulserende) for å signalisere forskjellige typer varsling.

Lysalarm (Strobe lys eller blinkende fyr): Formål: gir et visuelt varsel som kan sees i områder der lyden alene ikke er effektiv (f.eks. I støyende miljøer eller på avstand). Lys type: blinkende eller roterende strobelys eller beacons brukes ofte, ofte med forskjellige farger for å indikere forskjellige advarselsnivåer.

Rød: kritisk alarm (farlig situasjon).

Gul\/rav: forsiktighet (advarsel eller et ikke-presserende problem).

Blå: kan indikere driftsstatus eller en annen spesifikk tilstand.

2) Begrensbryter

En grensebryter på en utkragingsbanekran er en sikkerhetsanordning som brukes for å forhindre at kranen overreiser eller beveger seg utover de forhåndsdefinerte grensene. Det er en viktig komponent for å sikre riktig og sikker drift av kranen. Cantilever Gantry Crane består vanligvis av en stor struktur med en bro- og heisemekanisme, som ofte brukes i industrielle miljøer som havner eller lager for å løfte og bevege tunge belastninger.

Funksjonen til grensebryteren:

Posisjonsdeteksjon: Grensebryteren oppdager når kranens heise eller tralle har nådd sin utpekte sluttposisjon (enten fullt hevet, senket eller beveget seg langs banen). Dette hjelper til med å forhindre mekanisk skade forårsaket av over-reise.

Sikkerhet: Den fungerer som en feilsikker å stoppe kranen i å bevege seg hvis den når grensen. Dette reduserer risikoen for ulykker og beskytter både kranen og utstyret rundt.

Automasjon: Begrensningsbrytere kan kobles til kranens kontrollsystem. Når grensebryteren utløses, sender den et signal til kontrollsystemet for å stoppe kranen eller snu retningen.

Typer grensebrytere for Gantry Cranes:

Mekanisk grensebryter: Denne typen bruker en fysisk aktuator for å åpne eller lukke kontakter når kranen når en grense. Det er en ofte brukt, enkel og kostnadseffektiv løsning.

Magnetisk grensebryter: Disse bruker magnetfelt for å oppdage plasseringen av et mål uten direkte kontakt, og gir en mer holdbar og langvarig løsning.

Nærhetsgrensebryter: Den oppdager tilstedeværelsen av et mål uten kontakt, ved bruk av en sensor, og brukes ofte i mer avanserte eller høyere hastighetsapplikasjoner.

10.Sikkerhetsfunksjoner

Overbelastningsbeskyttelse:Forhindrer å løfte utover kranens kapasitet.

Nødstoppsystem:Tillater øyeblikkelig nedleggelse i tilfelle fare.

Anti-Sway System:Reduserer svingning av belastninger for presis håndtering.

Buffer & Bumper System:Beskytter kranen mot påvirkninger.

11. Kontrollmodus

1) 1. Manuell kontroll

Beskrivelse: Operatører kontrollerer kranen manuelt ved hjelp av trykknapper, spaker eller kontrollpaneler direkte på stedet.

Funksjoner:

Enkelt å bruke og vedlikeholde.

Passer for mindre komplekse løfteoppgaver.

Applikasjoner: Brukes i mindre skala drift eller steder med lave automatiseringskrav.

2. Fjernkontroll

Beskrivelse: Operatører bruker en trådløs fjernkontrollenhet for å betjene kranen fra sikker avstand.

Funksjoner:

Forbedret sikkerhet ved å la operatøren holde seg fri for belastningen.

Større driftsfleksibilitet.

Kan håndtere mer komplekse bevegelser.

Bruksområder: Lagring, logistikkverft og andre miljøer som krever høyere presisjon.

3. Hyttekontroll

Beskrivelse: Operatøren sitter i en hytte festet til kranen og kontrollerer operasjonene ved hjelp av joysticks eller kontrollpaneler.

Funksjoner:

Gir operatøren en klar utsikt over belastningen og arbeidsområdet.

Passer for kraftig drift og langvarighet.

Bruksområder: Store industrielle nettsteder, for eksempel verft, stålfabrikker eller byggeplasser.

4. Semi-automatisk kontroll

Beskrivelse: Noen operasjoner (som repeterende bevegelser) er automatisert, mens andre krever manuell inngang.

Funksjoner:

Reduserer operatørens arbeidsmengde.

Øker effektiviteten for repeterende oppgaver.

Bruksområder: Assembly Lines, Logistics Hubs og oppgaver som involverer gjentatt løfting og posisjonering.

5. Helt automatisk kontroll

Beskrivelse: Kranen opererer autonomt basert på forhåndsprogrammerte instruksjoner eller sensorinnganger.

Funksjoner:

Høy presisjon og effektivitet.

Eliminerer menneskelig feil og reduserer arbeidskraftskostnadene.

Ofte integrert med smarte systemer eller IoT for overvåking og dataanalyse.

Bruksområder: Porter, automatiserte lager og miljøer som krever høyhastighets, presise operasjoner.

6. Hybridkontroll (manuell + automatisk)

Beskrivelse: Kombinerer manuelle og automatiske kontrollalternativer, og tillater fleksibilitet basert på oppgavekrav.

Funksjoner:

Tilpasningsdyktig til varierende driftsbehov.

Forbedrer effektiviteten uten å ofre kontrollen.

Søknader: Nettsteder som krever både menneskelig tilsyn og automatisering.

12.SKETCH



Hovedteknisk





A 30T Portal Gantry CraneTilbyr flere fordeler, noe som gjør det til en essensiell løfteløsning for industrielle applikasjoner med tunge. Her er dets viktigste fordeler:

---

1. Høy løftekapasitet og effektivitet

Kan håndtere opp til30 tonn, noe som gjør det ideelt for tunge operasjoner.

Reduserer manuell arbeidskraft og fremskynder materialhåndtering, og øker produktiviteten.

---

2. allsidige applikasjoner

Passer forInnendørs og utendørsbruk iSkip, havner, byggeplasser, lager og fabrikker.

Kan løfte og transportereBeholdere, stålkonstruksjoner, maskiner og andre store materialer.

---

3. Tilpassbar design

Tilgjengelig iEnkelt eller dobbeltbeskyttelsekonfigurasjoner for forskjellige operasjonelle behov.

RegulerbarSpenn, høyde og løftehastighetFor å passe spesifikke prosjektkrav.

---

4. Mobilitet og fleksibilitet

Jernbanemontert (RMG) modellerGi presisjon og effektivitet.

Gummistyrte (RTG) modellerTillat enkel bevegelse uten å kreve et fast spor.

---

5. Forbedrede sikkerhetsfunksjoner

Utstyrt medOverbelastningsbeskyttelse, nødstopp, begrense brytere og anti-sway-teknologi.

AvansertAutomasjons- og fjernkontrollalternativerforbedre driftssikkerheten.

---

6. Kostnadseffektiv løsning

RedusererVedlikeholdskostnaderSammenlignet med annet tungløftende utstyr som tårnkraner.

Forbedrerarbeidsflyt effektivitet, noe som fører til lavere driftskostnader over tid.

---

7. Miljøvennlig og energieffektiv

BrukerElektriske motorer, redusere karbonutslipp sammenlignet med drivstoffdrevet løfteutstyr.

Optimalisertstrømforbrukgjennom smarte drivsystemer og energieffektive motorer.







1. byggebransje

Løfter tunge konstruksjonsmaterialer som stålbjelker, betongblokker og andre konstruksjonskomponenter.

Transport og posisjoneringsmateriell på byggeplasser.

2. Produksjonsanlegg

Håndtering av store komponenter eller maskiner i produksjonslinjer.

Flytte råvarer eller ferdige varer i anlegget.

3. Shipyards and Ports

Lasting og lossing av containere eller last fra skip.

Transport av tunge skipskomponenter eller vedlikeholdsutstyr.

4. Lagring og logistikk

Stabling og organisering av varer i lagringsområder utendørs eller innendørs.

Laster og lossing av lastebiler eller jernbanevogner.

5. Luftfart og luftfart

Håndtering av store flykomponenter, for eksempel flykropper, vinger eller motorer.

Støttende vedlikeholds- og monteringsoperasjoner.

6. Jernbanegårder

Løfte og plassere jernbanekomponenter som spor eller bogier.

Lasting og lossing av jernbanelast.

7. Stålfabrikk og støperier

Beveger tunge stålplater, spoler eller støping.

Håndtering av smeltet metallbeholdere.

8. Gruve og tunge næringer

Transport av tungt utstyr og materialer i gruveoperasjoner.

Håndtering av store maskiner for montering eller reparasjon.

9. Kraftverk

Installere eller vedlikeholde turbiner, generatorer og annet tungt kraftutstyr.

Transport av drivstoff- eller avfallsbeholdere i kjernefysiske eller termiske planter.

Kranproduksjon prosedyre

1. Design og ingeniørfag

Kravanalyse

Forstå klientens spesifikasjoner (belastningskapasitet, spenn, høyde, arbeidsmiljø, etc.).

Bestem driftsparametere: løftehøyde, reisehastighet, arbeidsfrekvens osv.

Foreløpig design

Lag konseptuelle design og 3D -modeller.

Velg materialer basert på styrke- og miljøforhold.

Detaljert prosjektering

Utvikle detaljerte ingeniørtegninger (strukturelle komponenter, mekanismer, elektriske systemer).

Utføre stress og utmattelsesanalyse for å sikre sikkerhet.

2. Materielle anskaffelser

Kilde materialer av høy kvalitet, inkludert:

Stålplater og profiler for strukturelle komponenter.

Motorer, girkasser og andre mekaniske deler.

Elektriske systemer og kontrollkomponenter.

Inspiser materiale for å sikre samsvar med kvalitetsstandarder.

3. Fabrikasjon

Strukturell komponentproduksjon

Skjær, sveis og sett sammen stålkonstruksjonene (hovedbjelke, utkragingsarmer, ben, etc.).

Sørg for presis justering og dimensjoner.

Utfør overflatebehandling (f.eks. Skudd sprengning, maleri) for korrosjonsbeskyttelse.

Mekanisk montering

Sett sammen mekaniske deler (tralle, heise, hjul osv.).

Installer motorer, girkasser og stasjonssystemer.

Elektrisk montering

Installer elektriske komponenter (kontrollpaneler, kabler, sensorer).

Ledning og koble systemet for å sikre funksjonalitet.

4. Kvalitetsinspeksjon

Materiell inspeksjon

Kontroller materialsertifisering og gjennomføringstester (f.eks. Strekkprøver).

Strukturell inspeksjon

Inspiser sveisekvalitet (f.eks. Ultralydtesting).

Sørg for dimensjonal nøyaktighet og overflatebehandling.

Monteringsinspeksjon

Kontroller justering og funksjonalitet til alle deler (mekanisk og elektrisk).

Lasttesting

Gjennomfør statiske og dynamiske belastningstester for å sikre sikker drift.

5. Fabrikkens akseptstesting (fett)

Gjennomføre en omfattende prøvekjøring, inkludert:

Full belastnings- og overbelastningstester.

Funksjonaliteten til alle sikkerhetsenheter (f.eks. Begrensningsbrytere, nødbremser).

Jevn drift av tralle, heise og kranreiser.

Dokumentere resultater og få klientgodkjenning.

6. Demontering og pakking

Demonter kranen i transportable seksjoner.

Pakk komponenter sikkert for å forhindre skade under transport.

Merk og utarbeide en pakkeliste for effektiv montering.

7. Transport

Lever krankomponentene til installasjonsstedet ved hjelp av passende transportmetoder.

8. Installasjon og igangkjøring

På stedet montering

Sett sammen strukturelle komponenter og mekaniske systemer.

Installer elektriske systemer og kontrollpaneler.

Kalibrering og testing

Rekalibrer kran-systemet for stedsspesifikke forhold.

Utfør lasttesting på stedet for å bekrefte ytelsen.

9. Overlevering

Gi opplæring til klientens personell om sikker drift og vedlikehold.

Lever teknisk dokumentasjon (brukerhåndbok, vedlikeholdsveiledning, sertifikater).

Få endelig godkjenning og aksept fra klienten.

10. After-Sales-støtte

Tilby garantitjenester og vedlikeholdsstøtte.

Gi reservedeler og teknisk assistanse etter behov.

Workshop -visning:

Selskapet har installert en intelligent utstyrsstyringsplattform, og har installert 310 sett (sett) av håndtering og sveisroboter. Etter fullføringen av planen vil det være mer enn 500 sett (sett), og utstyrsnettverksraten vil nå 95%. 32 sveiselinjer er tatt i bruk, 50 er planlagt installert, og automatiseringshastigheten til hele produktlinjen har nådd 85%.
