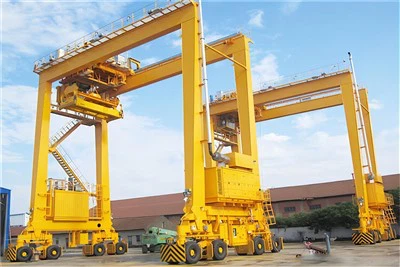

RTG gummi Tyred Gantry Cranes

RTG -gummi Tyred Gantry Cranes er en kritisk del av global logistikk, og tilbyr fleksibilitet, effektivitet og skalerbarhet. Produksjonen deres innebærer høypresisjonsteknikk, robust materialvalg og avansert automatiseringsintegrasjon for å imøtekomme kravene til moderne containerhåndtering.









• Gantryramme: Den viktigste strukturelle støtten, som spenner over containerrader.
• Gummidekk: Tillat mobilitet uten behov for skinner.
• Løftemekanisme: Inkluderer en heise, spreder og vogn for håndtering av beholder.
• Kraftsystem: typisk dieselelektrisk, hybrid eller helelektrisk (avhengig av miljø- og driftskrav).
• Kontrollsystem: avansert automatisering og eksterne driftsmuligheter.







RTG gummi Tyred Gantry Cranes er viktig utstyr i containerterminaler og porter for stabling og flytting av containere. Her er nøkkelkomponentene i en RTG -kran:

1. Strukturelle komponenter
Hovedbegrensningsramme: Den primære stålstrukturen som spenner over containerstablene og støtter heisemekanismen.

Ben\/støtter: Vertikale søyler som gir stabilitet og lar kranen spenne containerrader.

Korsstråle: Den horisontale bjelken som forbinder bena, støtter vognen og heisesystemet.

Cantilever (valgfritt): Noen RTG -er har en forlengende arm for håndtering av containere utenfor hovedspennet.

2. Mobilitet og drivsystem
Gummi dekk: Kraftig dekk med høy belastning som muliggjør mobilitet på asfalterte overflater (typisk 4, 8 eller 16 dekk).

Hjulgrupper: Drevne og ikke-drevne hjul med styringsmekanismer.

Drivmotorer: elektriske eller diesel-hydrauliske motorer for bevegelse langs hagen.

Styringssystem: tillater 90- grad eller diagonal bevegelse for presis posisjonering.

3. Løft- og håndteringssystem
Trolley: beveger seg langs tverrstrålen for å plassere sprederen over containere.

Heisemekanisme: Inkluderer ståltau, trommer og motorer for å løfte\/senke containere.

Spredning: En vri-basert tilknytning som låser seg på containere (kan fikses eller teleskopiske for forskjellige størrelser).

4. Strømforsyning
Dieselgenerator (vanlig): Gir strøm for elektriske motorer i dieselelektriske RTG-er.

Elektriske RTG-er (E-RTG): Bruk et kabelhjul eller lederstangsystem for nettkraft (mer miljøvennlig).

Hybrid RTGs: Kombiner diesel og batterikraft for energieffektivitet.

5. Kontroll og automatisering
Operatørhytte: Ligger på kranen for manuell kontroll (med ergonomiske kontroller og synlighet).

Fjernkontroll (valgfritt): Noen RTG -er kan betjenes eksternt.

Automatiseringssystemer (A-RTG): GPS, lasersensorer og AI for semi\/full automatisering.

6. Sikkerhets- og hjelpesystemer
Antikollisjonssystem: forhindrer kollisjoner med andre kraner eller hindringer.

Lastbegrensere: Forhindre overbelastning.

Vindsensorer og bremser: Sørg for stabilitet i høy vind.

Dekktrykkovervåking: Opprettholder optimal dekkytelse.

Belysning og alarmer: For synlighet og advarselssignaler.

7. Chassis og understell
Slewing Ring (hvis aktuelt): Tillater begrenset rotasjon for noen modeller.

Suspensjonssystem: Absorberer sjokk under bevegelse.

RTG -gummi -tyredeganterkraner er designet for fleksibilitet, høy stabling (opptil 6 containere høye) og effektive verftsoperasjoner. Moderne versjoner inneholder i økende grad automatisering og elektrifisering for bærekraft.







RTG -gummi Tyred Gantry Cranes er mye brukt i containerterminaler og intermodale verft for stabling og håndtering av containere. Her er deres viktigste fordeler:

1. Mobilitet og fleksibilitet
Gummidekk tillater enkel bevegelse mellom stablingsområder uten faste skinner.

Kan flyttes til forskjellige hageblokker etter behov, optimalisere romutnyttelsen.

2. Høy produktivitet
Raskere containerhåndtering sammenlignet med jernbanemonterte Gantry (RMG) kraner på grunn av mobilitet.

Kan servere flere rader med containere, redusere ventetidene til lastebiler.

3. Kostnadseffektiv
Lavere infrastrukturkostnader enn RMGs (ikke behov for skinner).

Reduserte arbeidskraftskostnader da en RTG kan dekke et stort stablingsområde.

4. Tilpasningsevne til forskjellige oppsett
Passer for små til mellomstore terminaler med uregelmessige oppsett.

Kan jobbe i både stabling av høy tetthet og bredere spredte verft.

5. Hybrid og miljøvennlige alternativer
Moderne RTG -er har ofte hybridkraftsystemer (diesel + elektrisk\/batteri), og reduserer utslipp og drivstoffkostnader.

Noen modeller bruker full elektrisk drift med kabelhjul eller batterikraft.

6. Enkelt vedlikehold
Enklere struktur enn RMG -er, med færre sporjusteringsproblemer.

Vedlikehold kan ofte gjøres på stedet uten å forstyrre driften.

7. Skalerbarhet
Ytterligere RTG -enheter kan distribueres når terminalkapasiteten vokser.

Kan håndtere forskjellige beholderstørrelser (20ft, 40ft, 45ft, etc.).

8. Bedre grunntrykkfordeling
Gummidekk fordeler vekt jevnere enn jernbanesystemer, noe som reduserer bakkestress.

Sammenligning med RMGs:
RTG -er er bedre for fleksible, skiftende oppsett.

RMG-er er mer effektive for faste terminaler med høy tetthet, men krever jernbaneinfrastruktur.

Konklusjon:
RTG -kraner er ideelle for terminaler som trenger mobilitet, kostnadseffektivitet og operasjonell fleksibilitet, spesielt der fremtidig utvidelse eller layoutendringer forventes.







RTG Rubber Tyred Gantry Cranes: Applications and Uses

RTG -kraner er allsidige, mobile portkraner som er mye brukt i havner, terminaler og logistikknav for effektiv containerhåndtering. Gummidekkene deres gir enkel bevegelse, noe som gjør dem ideelle for forskjellige applikasjoner:

1. Portcontainerterminaler
Stablingbeholdere: RTG -er brukes ofte i containergårder for å stable og organisere fraktcontainere (typisk 1- over -5 eller 1- over -6 høy).

Lasting\/lossing av lastebiler og trailere: De overfører containere mellom hagebunker og lastebiler eller chassis.

Intermodale operasjoner: Tilrettelegge for bevegelse av containere mellom skip, lastebiler og tog.

2. Innlandscontainerdepoter (ICD) og jernbaneterminaler
Brukes til overføring av containere fra lastebiler til jernbanevogner og omvendt.

Aktiver effektiv stabling i depoter med begrenset rom.

3. Logistikk- og distribusjonssentre
Håndter beholdere og tung last i store lager.

Støtt kryss-docking-operasjoner for raskere lastoverføringer.

4. Produksjon og tunge næringer
Flytt store stålspoler, maskiner og overdimensjonert last i industrianlegg.

Brukes i verft for å håndtere tunge komponenter.

5. Midlertidige og mobiloperasjoner
Kan distribueres i midlertidige lagringsverft eller logistikk for katastrofehjelp på grunn av deres mobilitet.

Fordeler med RTG -kraner
Mobilitet: Ingen behov for faste skinner; kan omplasseres etter behov.

Høy stablingskapasitet: Optimaliserer hageplass.

Drivstofffleksibilitet: diesel, elektrisk (hybrid) eller full elektriske alternativer.

Kostnadseffektiv: Lavere infrastrukturkostnader sammenlignet med jernbanemontert Gantry (RMG) kraner.

Konklusjon
RTG -gummi Tyred Gantry Cranes er viktige i moderne logistikk, og tilbyr fleksibilitet, effektivitet og kostnadsbesparelser i container og tung lasthåndtering. Søknadene deres spenner over porter, jernbaneterminaler, logistikknav og industrisider, noe som gjør dem til en viktig eiendel i globale forsyningskjeder.

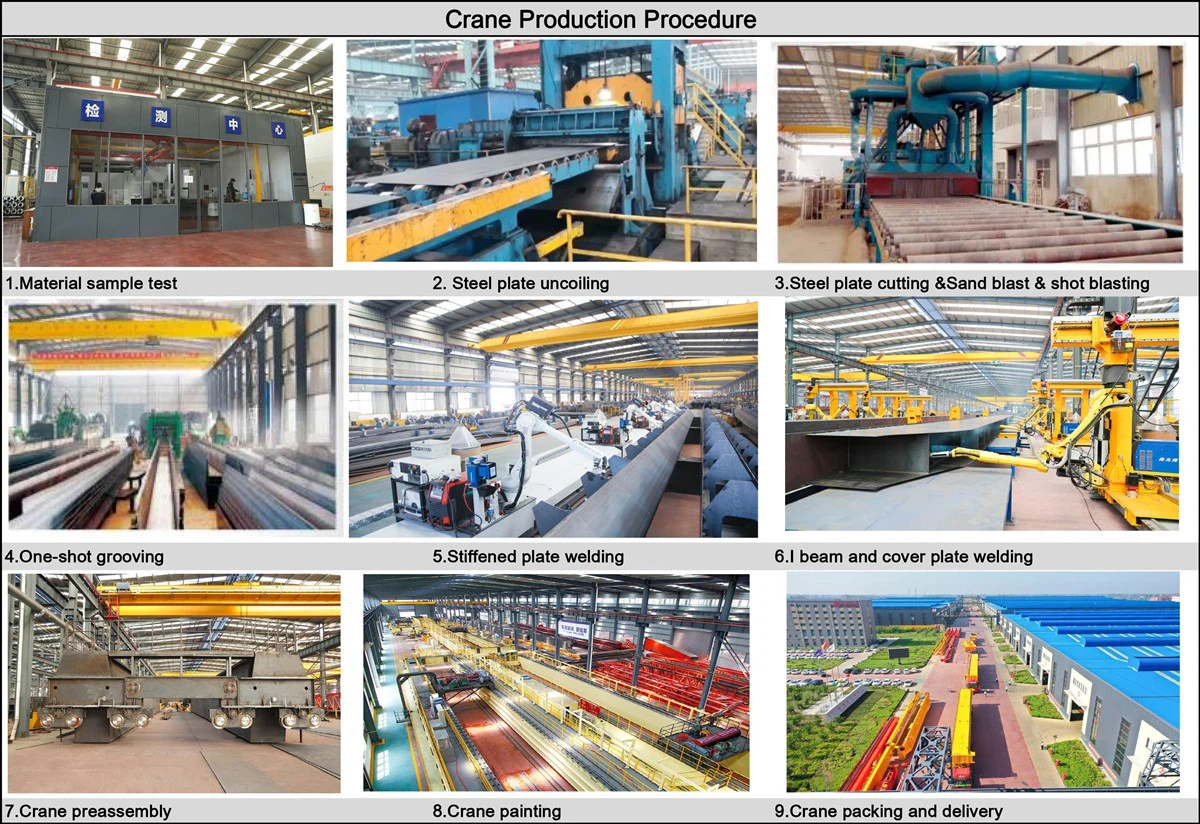

Produksjonsprosedyren for RTG -gummi Tyred Gantry Cranes involverer flere viktige stadier, fra design og materialinnkjøp til montering, testing og levering. Nedenfor er en trinn-for-trinns sammenbrudd av den typiske produksjonsprosessen:



1. Design og ingeniørfag
Konseptuell design: Kundekrav (løftekapasitet, spenn, høyde, etc.) blir analysert.

Detaljert ingeniørfag: Strukturell, mekanisk og elektrisk design avsluttes ved hjelp av CAD\/CAE -programvare.

Simulering og validering: Finite Element Analyse (FEA) sikrer strukturell integritet og ytelse.

2. Materielle anskaffelser
Stålplater, bjelker, hjul, motorer, elektriske komponenter og hydrauliske systemer er hentet.

Kvalitetskontroller (kjemisk sammensetning, mekaniske egenskaper) utføres på råvarer.

3. Fabrikasjon av strukturelle komponenter
Kutting og maskinering: Stålplater og bjelker kuttes (laser\/plasma\/vannjet) og formes.

Sveising og montering: Hovedbjelker, ben og endevogner er sveiset (nedsenket lysbuesveising for høy styrke).

Skudd sprengning og maleri: overflater blir rengjort, sprengt og belagt med antikorrosjonsmaling.

4. installasjon av mekaniske og elektriske systemer
Drivsystem: Hjul, aksler og girkasser er montert.

Heisemekanisme: Tråd tau, trommer, skjær og kroker er installert.

Elektriske systemer: Motorer, PLS, sensorer og kontrollpaneler er kablet.

Hydraulikk (hvis aktuelt): Stabilisatorer eller styringssystemer er montert.

5. Montering av hovedkomponenter
Gantrystrukturen er samlet, integrerer ben, bjelker og trallebjelker.

Vognen (med heise) er montert på bjelken.

Gummidekk og drivmotorer er installert på portalbenene.

6. Testing og kvalitetskontroll
Fabrikkakseptprøver (FAT):

Lasttesting: Statisk (1,25 × nominell belastning) og dynamiske (1,1 × nominelle belastning) -tester.

Funksjonstester: bevegelse (gantry, tralle, heise), bremsing og sikkerhetssystemer (grense for brytere, overbelastningsbeskyttelse).

Elektriske kontroller: Isolasjonsmotstand, spenningsstabilitet.

I oppdrag: Testing på stedet etter levering.

7. Demontering og transport
Kranen demonteres for frakt (om nødvendig) og transporteres til havnen\/terminalen.

8. Installasjon og igangkjøring på stedet
Montering på kundens nettsted.

Endelig testing under reelle driftsforhold.

9. Trening og overlevering
Operatører og vedlikeholdspersonell er opplært.

Dokumentasjon (manualer, sertifiseringer) er gitt.
