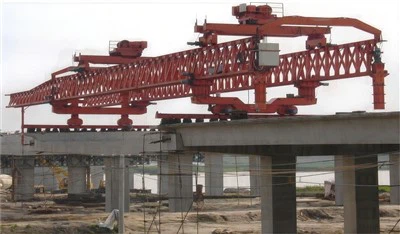

Bridge Erection Beam Launcher

En Bridge Erection Beam Launcher (også kjent som en Bridge Girder Launcher eller ganske enkelt Beam Launcher) er et spesialisert konstruksjonsutstyr som brukes i montering og plassering av prefabrikerte betongbrobjelker eller -segmenter. Denne teknologien brukes ofte i bygging av forhøyede motorveier, viadukter og broer. Hensikten med Beam Launcher er å strømlinjeforme og fremskynde prosessen med å konstruere brooverbygningen ved å effektivt plassere prefabrikerte segmenter i deres utpekte posisjoner.







1. Struktur og design:

• Beam Launcher er en stor, spesialisert portalkonstruksjon designet for å spenne over gapet mellom bropilarer eller distanser.
• Den består av en hovedbjelke eller fagverkskonstruksjon, støttet av portalben på hver side av brospennet.
• Bæreraketten er utstyrt med en bevegelig vogn som går langs hovedbjelken.

2. Håndtering av forhåndsdefinerte segmenter:

• Bæreraketten er utstyrt med en løftemekanisme, ofte i form av taljer eller kraner, for å plukke opp og transportere ferdigstøpte brosegmenter fra støpegården til byggeplassen.

3. Segmentplassering:

• Utskyteren er i stand til nøyaktig å plassere de ferdigstøpte segmentene i deres utpekte posisjoner på brostøttene.
• Segmentene løftes vanligvis, transporteres til installasjonsstedet og senkes deretter på plass med høy nøyaktighet.

4. Allsidighet:

• Bridge Erection Beam Launchers er designet for å håndtere en rekke brokonfigurasjoner, inkludert rette spenn, buede seksjoner og gradvise stigninger eller fall.

De kan tilpasses for å imøtekomme ulike brobredder og lastekapasiteter.

5. Sikkerhetsfunksjoner:

• Sikkerhet er en overordnet bekymring, og Beam Launchers er utstyrt med ulike sikkerhetsfunksjoner som overbelastningsbeskyttelse, nødbremsesystemer og feilsikre mekanismer.

6. Effektivitet og hastighet:

• Beam Launchers fremskynder brobyggingsprosessen betydelig, og reduserer tiden som kreves for å montere overbygningen sammenlignet med tradisjonelle metoder.

7.Kostnadseffektivitet:

• Selv om den første investeringen i en Beam Launcher kan være betydelig, kan de totale kostnadene for brobygging reduseres på grunn av raskere byggetider og arbeidsbesparelser.

8. Kontrollsystemer:

• Avanserte kontrollsystemer, ofte datastyrte, er integrert i Beam Launcher for å lette presis posisjonering og bevegelseskontroll.

9. Miljøhensyn:

• Noen modeller kan ha funksjoner som tar sikte på å minimere miljøpåvirkningen, for eksempel reduserte støynivåer og energieffektive komponenter.

10.Vedlikehold og pålitelighet:

• Regelmessig vedlikehold er avgjørende for å sikre pålitelig og sikker drift av Beam Launcher over levetiden.







En Bridge Erection Beam Launcher er et komplekst maskineri som består av ulike deler og komponenter som arbeider sammen for å effektivt løfte, transportere og plassere prefabrikerte brosegmenter under konstruksjon. Den spesifikke designen kan variere mellom produsenter, men her er noen vanlige deler og komponenter du vanligvis finner i en Bridge Erection Beam Launcher:



• Hovedbjelke eller takstol: Det viktigste strukturelle elementet som spenner over gapet mellom bropilarer eller distanser. Det gir støtte for hele apparatet.
• Gantry Ben: Dette er vertikale støttestrukturer festet til hovedbjelken, som gir stabilitet og fordeler belastningen til bakken.
• Vogn: Vognen er en bevegelig plattform som går langs hovedbjelken. Den bærer løfteutstyret og er ansvarlig for den nøyaktige plasseringen av de ferdigstøpte segmentene.
• Løftemekanisme: Dette inkluderer taljer, kraner eller andre løfteinnretninger som plukker opp og transporterer ferdigstøpte brosegmenter fra støpegården til byggeplassen.
• Trallesystem: Trallesystemet er en del av vognen og gir mulighet for horisontal bevegelse langs hoveddrageren. Det er viktig for å plassere løftemekanismen nøyaktig.
• Segmentholdeenheter: Klemmer, gripere eller andre enheter for sikkert å holde og frigjøre de ferdigstøpte brosegmentene under løfte- og plasseringsprosessen.
• Veiledningssystemer: Systemer som hjelper til med presis innretting og posisjonering av utskyteren, og sikrer at de ferdigstøpte segmentene plasseres nøyaktig.
• Kontrollkabin: En hytte eller kontrollrom hvor operatøren overvåker og kontrollerer driften av Beam Launcher. Den inneholder nødvendige kontrollpaneler, displayer og kommunikasjonsutstyr.
• Kraftsystem: Beam Launcher drives av et elektrisk eller hydraulisk system. Dette inkluderer motorer, pumper og andre komponenter for å drive bevegelsen til løfteraketten.
• Sikkerhetsfunksjoner: Overbelastningsbeskyttelsesmekanismer, nødbremsesystemer og andre sikkerhetsfunksjoner for å sikre sikkerheten til personell og utstyr under drift.
• Kontrollsystem: Datastyrte kontrollsystemer som lar operatøren administrere og koordinere bevegelsene til Beam Launcher, inkludert løfting, transport og plassering av ferdigstøpte segmenter.













Bruken av en Bridge Erection Beam Launcher gir flere fordeler ved konstruksjon av broer, viadukter og forhøyede motorveier. Disse fordelene bidrar til økt effektivitet, sikkerhet og kostnadseffektivitet i den totale byggeprosessen. Her er noen viktige fordeler:



• Hastighet og effektivitet: Beam Launchers akselererer brokonstruksjonsprosessen betydelig ved å tillate samtidig plassering av flere prefabrikerte segmenter. Dette resulterer i raskere prosjektgjennomføring sammenlignet med tradisjonelle byggemetoder.
• Redusert byggetid: Evnen til å løfte og plassere prefabrikerte brosegmenter med presisjon reduserer tiden som kreves for montering, minimerer trafikkforstyrrelser og forbedrer de totale prosjekttidslinjene.
• Økt sikkerhet: Beam Launchers øker sikkerheten ved å minimere behovet for personell til å jobbe i høyder eller i nærheten av tunge løfteoperasjoner. Automatiserte og datastyrte kontrollsystemer bidrar ytterligere til sikre og kontrollerte byggeprosesser.
• Presisjon og nøyaktighet: Beam Launchers er utstyrt med avanserte kontrollsystemer som sikrer presis posisjonering og justering av prefabrikerte segmenter, noe som fører til forbedret nøyaktighet i konstruksjonen av brooverbygningen.
• Allsidighet: Disse maskinene kan tilpasses ulike brokonfigurasjoner, inkludert rette spenn, kurver og gradvise stigninger eller fall. De kan tilpasses for å imøtekomme forskjellige brobredder og lastekapasiteter.
• Kostnadsbesparelser: Selv om den første investeringen i en Beam Launcher er betydelig, kan de totale kostnadene for brokonstruksjon reduseres på grunn av raskere byggetider, lavere arbeidskrav og økt effektivitet i materialbruken.
• Minimert miljøpåvirkning: Noen Beam Launchers er designet med funksjoner for å minimere miljøpåvirkningen, for eksempel reduserte støynivåer og energieffektive komponenter.
• Konsekvent kvalitet: Det kontrollerte miljøet for prefabrikerte segmentproduksjon sikrer jevn kvalitet, og bruken av en Beam Launcher bidrar til å opprettholde denne kvaliteten under monteringsprosessen.
• Tilpasningsevne til utfordrende steder: Beam Launchers kan brukes i ulike terreng og utfordrende byggeplasser, noe som gir fleksibilitet i bruken.
• Optimalisert ressursutnyttelse: Beam Launchers kontrollerte og automatiserte natur bidrar til å optimalisere bruken av byggematerialer, redusere avfall og øke ressurseffektiviteten.









Bridge Erection Beam Launchers finner anvendelse i forskjellige byggeprosjekter som involverer montering av brooverbygg. Disse spesialiserte maskinene er spesielt godt egnet for prosjekter hvor prefabrikerte betongsegmenter brukes til å konstruere brospennene.



• Høye motorveier: Beam Launchers brukes ofte i konstruksjonen av forhøyede motorveier der montering av prefabrikerte segmenter er nødvendig for å lage forhøyede veier.
• Brokonstruksjon: Den primære applikasjonen er i konstruksjon av broer, der bæreraketten brukes til å løfte, transportere og plassere prefabrikerte brosegmenter for å danne brooverbygningen.
• Viadukter: Viadukter, som er lange forhøyede strukturer som ofte består av en rekke spenn, drar nytte av bruken av Beam Launchers for effektiv plassering av prefabrikerte segmenter.
• Overganger og flyover: Beam Launchers brukes i bygging av overganger og flyover, spesielt i urbane områder der det er behov for forhøyede veier for å navigere gjennom veikryss eller overbelastede områder.
• Jernbaneoverganger: I jernbanekonstruksjon kan Beam Launchers brukes til å sette sammen overganger og broer, noe som muliggjør effektiv og rask installasjon av prefabrikerte segmenter.
• Utvekslinger: Konstruksjon av komplekse utvekslinger som involverer opprettelsen av forhøyede strukturer kan dra nytte av hastigheten og presisjonen som tilbys av Beam Launchers.
• Rask utskifting av bro: Beam Launchers kan brukes i raske broutskiftingsprosjekter der målet er å minimere nedetiden for eksisterende transportruter ved å raskt installere prefabrikerte segmenter.
• Buede broer: Beam Launchers kan tilpasses ulike brokonfigurasjoner, inkludert buede broer, noe som gjør dem egnet for prosjekter med ikke-standard geometrier.
• Langspennende broer: For konstruksjon av lange spennbroer, hvor spennene kan være spesielt store, gir Beam Launchers en kostnadseffektiv og effektiv metode for montering.
• Nødreparasjoner: I tilfeller der en bro eller viadukt krever nødreparasjoner eller utskiftninger, kan Beam Launchers fremskynde prosessen og redusere innvirkningen på transportnettverk.
• Urbane infrastrukturprosjekter: I tett befolkede urbane områder, hvor plassbegrensninger og behovet for minimalt trafikkavbrudd er kritisk, tilbyr Beam Launchers en effektiv løsning for brobygging.







Produksjonsprosedyren for en Bridge Erection Beam Launcher involverer flere stadier, fra design og produksjon til montering og testing. Selv om de spesifikke trinnene kan variere basert på produsenten og typen bærerakett som produseres, er her en generell oversikt over produksjonsprosedyren:



• Design og ingeniørfag: Prosessen begynner med design- og prosjekteringsfasen. Ingeniører lager detaljerte planer og spesifikasjoner for Bridge Erection Beam Launcher basert på prosjektkrav, lastekapasitet og andre faktorer.
• Materialvalg: Når designet er ferdigstilt, velges passende materialer basert på faktorer som styrke, holdbarhet og vekt. Vanlige materialer inkluderer høyfast stål for hovedstrukturen og komponentene.
• Fremstilling av komponenter: Fabrikasjon innebærer å kutte, forme og forme de ulike komponentene til Beam Launcher i henhold til designspesifikasjonene. Dette inkluderer hovedbjelken, portalben, vogn, løftemekanismer og andre strukturelle elementer.
• Sveising og montering: Komponenter er sveiset sammen for å lage hovedstrukturen til Beam Launcher. Presisjonssveising er avgjørende for å sikre den strukturelle integriteten og stabiliteten til løfteraketten.
• Overflatebehandling: Den sammensatte strukturen gjennomgår overflatebehandlingsprosesser, som sandblåsing og maling, for å beskytte mot korrosjon og sikre en slitesterk finish.
• Installasjon av løftemekanismer: Løftemekanismene, som kan omfatte taljer, kraner eller andre enheter, er installert på vognen. Disse mekanismene er kritiske for løfting og transport av ferdigstøpte brosegmenter.
• Integrasjon av kontrollsystemer: Datastyrte kontrollsystemer er integrert i Beam Launcher for å lette presis posisjonering, bevegelseskontroll og automatisering. Dette inkluderer installasjon av sensorer, aktuatorer og et kontrollpanel i førerhuset.
• Testing og kvalitetskontroll: Den sammensatte Beam Launcher gjennomgår strenge tester for å sikre at alle komponenter fungerer som designet. Dette inkluderer lasttesting, bevegelsestesting og kontroller av sikkerhetsfunksjoner. Kvalitetskontrolltiltak er iverksatt for å møte industristandarder og forskrifter.
• Sluttmontering: Bæreraketten er ferdig montert, og eventuelle tilleggskomponenter, som motvekter, miljøkontroller og sikkerhetsfunksjoner, legges til.
• Dokumentasjon og samsvar: Dokumentasjon er utarbeidet, inkludert brukermanualer, sikkerhetsretningslinjer og samsvarssertifikater. Beam Launcher må overholde relevante sikkerhets- og regulatoriske standarder.
• Transport og installasjon: Hvis Beam Launcher er designet for å kunne transporteres, er den klargjort for transport til byggeplassen. På stedet er bæreraketten installert og klargjort for drift.







Henan Mine Crane Co., Ltd har implementert en smart utstyrsadministrasjonsplattform og distribuert 310 sett med håndterings- og sveiseroboter. Ved oppfyllelse av initiativet vil det totale antallet sett overstige 500, og oppnå en nettverkshastighet på 95 %. For tiden er 32 sveiselinjer i drift, med planer om å installere ytterligere 50. Den totale automatiseringsraten for hele produktlinjen har allerede nådd 85 %.
