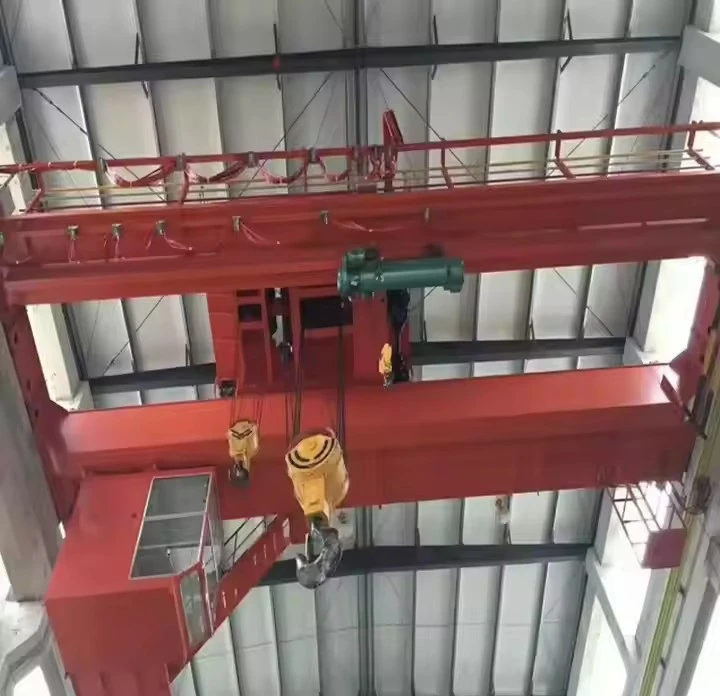

Reisende støperi overhead Crane

Hva er en traverskran for støperi?

A Reisende støperi overhead Crane(ofte kalt en støpekran eller varmmetallkran) er en kraftig-spesielt konstruert overheadkran bygget for service i støperier og stålverk. Dens primære rolle er å håndtere ekstremt varme, tunge og ofte smeltede materialer som øser av smeltet metall, støpekolber og tunge former med absolutt pålitelighet og sikkerhet.



Nøkkelegenskaper og designfunksjoner

Støperikraner er i en klasse for seg, designet for å operere under alvorlige forhold med varme, støv og sjokkbelastninger.

1. Tung-klassifisering og struktur:

Støperitjenesteklasse:Vurdert under strenge standarder somFEM 2m eller ISO M8, noe som indikerer veldig tung-bruk med ekstreme belastningssykluser og sjokkbelastninger.

Dobbel bjelkedesign:Universal for støpekraner for å gi nødvendig styrke, stivhet og høy krokhøyde som kreves for å løfte massive øser.

Robust konstruksjon:Alle strukturelle komponenter (dragere, endetrucker) er bygget med ekstra materiale for å motstå tretthet fra termisk ekspansjon og tung belastning.

2. Spesialiserte løfteutstyr:

Hovedløfter med vogn:Utstyrt med en kraftig-talje for hovedoppgaven med å løfte øser. Vognen er ofte en "gående" type for bedre vektfordeling på lange spenn.

Hjelpeløft:En sekundær heise med mindre-kapasitet på samme vogn for håndtering av former, kjerner og annet utstyr, noe som gir operasjonsfleksibilitet.

Øvlkrok:Har en spesiell C-krok eller roterende krok designet for å feste tappene på en øse sikkert, og forhindre utilsiktet utkobling.

3. Varme- og gnistbeskyttelse:

Varmeskjold:Beskyttelsesvern er installert over kroken for å avlede strålevarme fra lasten bort fra kranens heisemaskineri og ståltau.

Høytemperaturtau-:Bruker tau med spesielle smøremidler og kjernematerialer som tåler høyere temperaturer uten å forringes.

Beskyttet elektrisk utstyr:Alle motorer, paneler og ledninger er helt lukket og ofte plassert i varme-beskyttede rom for å beskytte dem mot støv, fuktighet og ekstrem omgivelsesvarme.

Gnistbestandige-alternativer:I områder med eksplosivt støv kan komponenter spesifiseres med gnistbestandige-funksjoner, for eksempel hjulbeskyttelse i bronse eller spesifikke legeringskomponenter.

4. Redundans og sikkerhetssystemer:

Doble bremsesystemer:Flere, redundante feil-sikre bremser på alle heise- og reisebevegelser.

Load Moment Indicator (LMI):Et kritisk system som overvåker lastens vekt i sanntid-for å forhindre farlige overbelastninger.

Overbelastningsbegrensningsbrytere:Forhindrer at taljen løftes utover den sikre arbeidsbelastningen.

Nødstrøm-Av:Lett tilgjengelige N-stoppknapper på førerhuset og anhenget.

5. Kontroll og drift:

Isolert førerhus:Førerhuset er-luftkondisjonert, trykksatt med filtrert luft og sterkt isolert for å beskytte føreren mot varme, røyk og støy. Den er plassert for optimal synlighet av øsen og skjenkeområdet.

Presisjonskontroll:Taljer har mikro-hastighetskontroller ("krypehastighet") for å tillate presis posisjonering under den kritiske helleprosessen.

Radio fjernkontroll:Som et alternativ til førerhuset gjør dette at føreren kan flytte til det sikreste og mest optimale stedet for å se heisen.



Kjernekomponenter: Lager, girkasse, motor, pumpe

Opprinnelsessted: Henan, Kina

Garanti: 1 år

Vekt (KG):2000 kg

Video utgående-inspeksjon: Leveres

Maskintestrapport: Leveres

Design: Dobbeltstråle

Effektivitet: høy effektivitet

Driftshastighet: Høyhastighetsdrift

Stabilitet: Anti-svingfunksjon

Farge: Valgfritt

Strømkilde: 110V/220V/230V/380V/440V, tilpasset

Spennvidde: 7,5-31,5m

1. Primært strukturelt system (the Heavy-Duty Frame)

Dobbeltbjelkebro:Kjernen i kranen, bestående av to kraftig fabrikerte stålkassedragere designet for maksimal styrke og stivhet for å håndtere alvorlige støtbelastninger fra øser og smeltet metall.

Forsterkede endetrucker:Strukturene i hver ende av broen som huser reisehjulene, motorene og girene. De er bygget med ekstra forsterkning for å støtte den enorme vekten.

Kraftig-rullebane og skinner:Robuste skinneskinner og bærende søyler/konstruksjoner designet for å tåle de dynamiske belastningene fra kranen og dens maksimale kapasitet, ofte med ekstra avstivning.

2. Løfte- og håndteringssystemer (arbeidshestens komponenter)

Hovedheisenhet:Den primære løftemekanismen, designet for kranens maksimale kapasitet.

Høyt-moment heisemotor:Designet for tunge-starter og stopp.

Flere-skivebremser:Redundante, feil-sikre bremsesystemer som er kritiske for å holde tunge, farlige laster.

Giret heiseenhet:Kraftig-gir for å håndtere belastning og støt.

Hjelpeløft:En annen talje med mindre-kapasitet på samme vogn for håndtering av støpeformer, kjerner og annet utstyr, noe som gir operasjonsfleksibilitet uten behov for en ekstra kran.

Spesialisert vogn:Rammen som bærer hoved- og hjelpeheiser.

Tralleramme:Bygget for å tåle termisk ekspansjon og tunge belastninger.

Trolley Travel Drives:Motorer og gir for å flytte taljene langs brodragerne.

Løftefeste for øse:En spesialdesignet krok (ofte en C-krok eller en motorisert roterende krok) som kobler fast tappene (tappene) på en øse for å forhindre utilsiktet utkobling.



3. Heat & Hazard Protection Systems (The Defensive Armor)

Varmeskjold og deflektorer:Metallplater installert over krokområdet for å avlede strålevarme fra det smeltede metallet bort fra kranens heisemaskineri, ståltau og elektriske komponenter.

Beskyttede elektriske systemer:

Vedlagte ledere:Fullt beskyttede strømforsyningssystemer (som lukkede lederstang eller festonsystemer) for å forhindre inntrenging av støv og fuktighet.

Varmebestandig-ledninger:Isolasjon på alle ledninger er klassifisert for høye temperaturer.

Avkjølte/isolerte rom:Elektriske paneler og stasjoner er ofte plassert i isolerte eller ventilerte skap.

Høytemperaturtau-:Spesialproduserte tau med smøremidler og kjernematerialer som tåler strålevarmen uten å miste integriteten.

Gnistbestandige-funksjoner:Alternativer som hjulbeskyttelse i bronse eller ikke-jernholdige komponenter i områder der eksplosivt støv kan være tilstede.

4. Kontroll- og sikkerhetssystemer (nervesenteret og reflekser)

Isolert førerhus:

Luftkondisjonert og trykksatt:{{0}Gir et rent, kjølig miljø for operatøren, under trykk for å holde støv og røyk ute.

Termisk isolasjon:Vegger og vinduer er isolert mot strålevarme.

Ergonomiske kontroller:Designet for presis kontroll under kritiske helleoperasjoner.

Redundante bremsesystemer:

Primær brems:På motorakselen.

Sekundær nødbrems:En mekanisk fjærbrems-som kobles inn automatisk hvis strømmen svikter.

Load Moment Indicator (LMI):Uten tvil den mest kritiske sikkerhetsanordningen. Den overvåker konstant lastvekten og advarer operatøren hvis en overbelastning er overhengende, og forhindrer katastrofal strukturell feil.

Grensebrytere:

Heis øvre/nedre grense:Forhindrer over-heising eller slakk tau.

Reisegrenser for vogn og bro:Hindrer at kranen kjører inn i endestoppene.

Nødsystemer:

Nødstopp (E-Stopp):Flere, lett tilgjengelige knapper for å kutte strømmen til alle kranbevegelser.

Vindmåler:For utendørs kraner måler vindhastigheten og kan alarmere eller stenge driften hvis grensene overskrides.

Anti-kollisjonssystem:Forhindrer at kraner på samme rullebane kolliderer.

Skisse

Hovedteknisk





Fordeler med traverskraner for støperi

Disse kranene er ikke bare «tunge-plikter»; de er konstruert for et spesifikt, straffende miljø. Fordelene deres er direkte knyttet til denne-formålsbygde designen.

1. Uovertruffen sikkerhet og risikoreduksjon

Dette er den viktigste fordelen. Håndtering av smeltet metall er iboende farlig, og disse kranene er designet for å minimere risiko.

Feil-sikre systemer:Redundante bremser, overbelastningsbegrensningsenheter og sikre øsekroker forhindrer lastfall.

Operatørbeskyttelse:Det isolerte,-luftkondisjonerte førerhuset beskytter føreren mot ekstrem varme, røyk og støy, reduserer tretthet og sikrer årvåkenhet.

Kontrollert håndtering:Presisjonsløftekontroller muliggjør langsom, forsiktig bevegelse og helling, og minimerer risikoen for søl og sprut.

2. Maksimert produktivitet og prosessflyt

Støperikraner er det sentrale leddet i produksjonskjeden, og deres effektivitet dikterer anleggets samlede produksjon.

Høyhastighets{{0}materialhåndtering:De muliggjør rask overføring av store mengder råvarer, smeltet metall og ferdige støpegods.

Prosessintegrering:En enkelt kran kan utføre flere oppgaver: lade ovnen, overføre smeltet metall, helle i former og håndtere ferdige støpegods, noe som skaper en sømløs arbeidsflyt.

Eliminering av flaskehalser:Ved å tilby pålitelig og rask transport av det mest kritiske elementet-smeltet metall- forhindrer de forsinkelser som ellers ville stoppe hele produksjonslinjen.

3. Overlegen holdbarhet og pålitelighet

Bygget for å tåle "støperiklassen" (FEM 2m / ISO M8) arbeidssyklusen, er disse kranene utrolig robuste.

Varme- og gnistmotstand:Med varmeskjold, høy-temperaturledninger og beskyttede komponenter tåler de strålevarme og slipestøv som raskt vil ødelegge en standardkran.

Støtbelastningsmotstand:Den kraftige-dobbele-bjelken og de forsterkede mekaniske delene er bygget for å håndtere de dynamiske påkjenningene ved start og stopp med tunge, svingende øser.

Redusert nedetid:Deres robuste konstruksjon fører til lengre levetid og sjeldnere havarier, noe som er avgjørende i en kontinuerlig prosessindustri som metallstøping.

4. Prosess-Muliggjør presisjon og allsidighet

Presisjonsstøping:Mikro-hastighetskontroller («krypehastighet») lar en operatør helle smeltet metall i former med millimeters nøyaktighet, noe som er avgjørende for å produsere høy-kvalitetsstøpegods og redusere avfall.

Dobbel-løftefleksibilitet:Den vanlige konfigurasjonen av enHovedløfter(for sleiver) og enHjelpeløfter(for støpeformer, kolber osv.) gjør én kran i stand til å håndtere praktisk talt alle tunge løft i støperiet.



Bruksområder for traverskraner for støperi

Bruken av denne kranen definerer selve designet. Det er involvert i kjerneprosessen for metallstøping fra start til slutt.

Ovnlading:Kranen (noen ganger ved hjelp av en magnet eller gripebøtte) løfter og transporterer råmaterialer som skrapmetall, råjern og legeringselementer for å lade smelteovnen.

Overføring og helling av smeltet metall (kjernefunksjonen):

Tapping:Løft en tom øse til ovnen for å fylles med smeltet metall.

Overføre:Transport av den fulle, tunge øsen med smeltet metall fra ovnsområdet til hellesonen. Dette krever en jevn, kontrollert bevegelse for å unngå sprut.

Helling:Operatøren bruker kranens presisjonskontroller for å helle metallet fra øsen over i de ventende formene. Dette er en meget dyktig operasjon muliggjort av kranens ytelse.

Mugg- og støpehåndtering:

Formforberedelse:Flytt tunge sandformer og kjernemontasjer på plass før helling ved hjelp av hjelpeløfteren.

Shakeout:Etter at metallet har størknet, løfter kranen det varme, tunge støpegodset (fortsatt i formen) og flytter det til shakeout-stasjonen hvor sandformen brytes bort.

Etterbehandling og vedlikehold:

Etterbehandling:Transport av avkjølte støpegods til rengjørings-, slipe- og etterbehandlingsstasjoner.

Vedlikehold:Løfting av tunge ovnskomponenter, øser og maskineri for reparasjon eller utskifting.



Produksjonsprosedyren for enReisende støperi overhead Craneer en kompleks, flertrinnsprosess som involverer streng konstruksjon, fabrikasjon og testing for å sikre at den tåler de ekstreme kravene i et støperimiljø.

Her er en detaljert oversikt over produksjonsprosedyren, fra konsept til installasjon.



Fase 1: Prosjektinitiering & Engineering Design

Denne fasen transformerer driftskrav til detaljerte, fabrikerbare planer.

1. Kravanalyse og tilbud:

Kundekonsultasjon:Ingeniører samarbeider med klienten for å bestemme spesifikke behov: kapasitet (hoved- og hjelpeheiser), spennvidde, løftehøyde, driftssyklus (f.eks. FEM 2m / ISO M8), og spesielle funksjoner (type øsekrok, varmebeskyttelsesnivå).

Nettstedsundersøkelse:Vurdering av anleggets rullebane, strømforsyning og miljøforhold.

Teknisk forslag og tilbud:Detaljert spesifikasjon og pris sendes inn for godkjenning fra kunden.

2. Detaljert teknisk design:

Strukturell design:

bjelkedesign:Beregning av laster og spenninger for å designe dobbelbjelkekassestrukturen, inkludert dynamiske lastfaktorer for øsehåndtering.

Slutttruck og rammedesign:Design av benstrukturer og tilkoblinger for maksimal stabilitet.

Rullebaneanalyse:Verifikasjon av at eksisterende rullebane kan støtte kran eller design av nytt rullebanesystem.

Mekanisk design:

Heisemekanismedesign:Dimensjonering av motorer, girkasser, bremser, ståltau og tromler for både hoved- og hjelpetaljer.

Tralledesign:Utforming av trallerammen og reisemekanismene.

Long Travel Design:Dimensjonering av drivhjul, motorer og girkasser for kranens brobevegelse.

Design av elektrisk og kontrollsystem:

Strømfordeling:Utforming av lederstangsystemet eller kabelspoler.

Kontrollskjema:Lage koblingsskjemaer for kontrollpanelet, førerhuset og fjernkontrollen.

Sikkerhetssystemintegrasjon:Utforming av kretser for Load Moment Indicator (LMI), grensebrytere, bremser og nødstopp.

Spesielle støperifunksjoner Design:

Varmebeskyttelse:Utforming av varmeskjold, spesifisering av-høytempererte ståltau og maling og planlegging av elektriske komponenters isolasjon.

Design av øsekrok:Konstruer den spesifikke krokmekanismen for sikkert inngrep på øsen.



Fase 2: Anskaffelse og fabrikasjonsforberedelse

1. Material- og komponentinnkjøp:

Konstruksjonsstål:Bestiller høy-kvalitets stålplater og seksjoner for dragere og endebiler.

Mekaniske komponenter:Innkjøp av motorer, girkasser, bremser, hjul, lagre og ståltau fra sertifiserte leverandører.

Elektriske komponenter:Innkjøp av VFD-er, PLS-er, kontaktorer, sikkerhetsbrytere og lederstangsystemet.

Spesialvarer:Bestilling av LMI-systemet, isolert førerhus og høy-temperaturmaling.

2. Fabrikasjon og produksjon:
Det er her den fysiske kranen bygges, typisk etter en flyt som dette:

bjelkefabrikasjon:

Kutting:Stålplater kuttes til størrelse ved hjelp av CNC plasma eller laserskjærere.

Sveising:Plater sveises inn i boksbjelken av sertifiserte sveisere. Dette er et kritisk skritt, som krever streng prosedyrekontroll.

Stressavlastende:De sveisede dragerne kan varme-behandles i en ovn for å avlaste indre påkjenninger og forhindre forvrengning.

Maskinering:Bjelkeendene og vognskinnene er maskinert for å sikre en flat, jevn overflate og presise dimensjoner.

Under-sammenstilling:

Sluttbilmontering:Hjul, aksler og drivverk er montert på lastebilens enderamme.

Trallerammemontering:Trallerammen bygges, og heiseenhetene er montert på den.

Heiseenhet:Motorer, girkasser, tromler og bremser er satt sammen til en komplett heiseenhet.

Overflatebehandling og maling:

Sprengning:Alle strukturelle komponenter er sprengt med stålhagl for å rengjøre og profilere overflaten for malingsvedheft.

Grunning og maling:Flere strøk med høy-temperatur-, korrosjonsbestandig-maling påføres. Malingssystemet er ofte spesifisert for å tåle høy omgivelsesvarme.



Fase 3: Montering, testing og installasjon

1. Fabrikkmontering og testing (FAT - fabrikkgodkjenningstest):

Kranen er delvis eller fullstendig montert på produsentens anlegg.

Klienten er ofte til stede for å overvære testene, som inkluderer:

Visuell inspeksjon:Kontroll av dimensjoner, sveisekvalitet og maling.

Ingen-belastningstest:Kjøre alle bevegelser (talje, vogn, bro) for å sjekke jevn drift, støy og justering.

Lasttest:Tester med125 % av nominell kapasitet(Standard Load Test) for å verifisere strukturell integritet og ytelse. Lasten holdes for å kontrollere bremseytelsen.

Funksjonalitetstest:Tester alle sikkerhetsenheter-endebrytere, bremser, nødstopp og LMI-systemet.

2. Demontering, frakt og installasjon på stedet:

Etter å ha passert FAT, blir kranen forsiktig demontert, merket og sendt til kundens sted.

Ereksjon:Et spesialisert team monterer kranen på kundens rullebane. Dette innebærer:

Plassering av endebilene på skinnene.

Løfting og sammenkobling av brodragere.

Montering av vogn og taljer.

Montering av lederstangsystem og elektriske paneler.

3. Testing og igangkjøring på-stedet:

Endelig inspeksjon og justering:Verifiserer kranens innretting på rullebanen.

Lasttest på-side:Gjennomføring av en siste lasttest på kundens anlegg, ofte i nærvær av en sertifisert inspektør, for å sikre at alt fungerer som det skal etter installasjon.

Kundeopplæring:Opplæring av kundens operatører og vedlikeholdspersonell i sikker og riktig bruk av kranen.

Overlevering:Endelig dokumentasjon (manualer, sertifikater, som-bygde tegninger) leveres, og kranen blir offisielt overlevert til kunden.

Verkstedvisning:

Selskapet har installert en intelligent utstyrsadministrasjonsplattform, og har installert 310 sett (sett) med håndterings- og sveiseroboter. Etter ferdigstillelse av planen vil det være mer enn 500 sett (sett), og utstyrsnettverkshastigheten vil nå 95 %. 32 sveiselinjer er tatt i bruk, 50 er planlagt installert, og automatiseringsgraden for hele produktlinjen har nådd 85 %.
