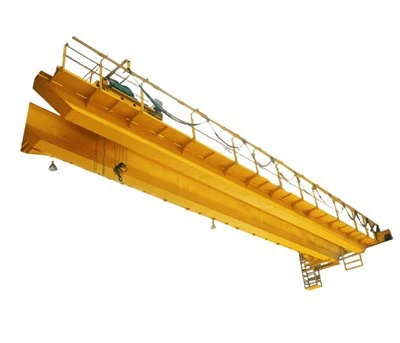

Toppløpende brokran



En toppløpende brokran er en type traverskran som går langs faste skinner installert på toppen av strukturen (som bygningens tak eller kranbjelker). Den er mye brukt i ulike bransjer for tunge løft og materialhåndteringsapplikasjoner, spesielt i fabrikker, varehus og byggeplasser.

Top Running Bridge Crane består av en bro som beveger seg langs skinnene, en heisemekanisme for å løfte last, og en endetruck som beveger seg langs skinnene på hver ende av broen. Disse kranene er laget av høykvalitetsstål og bygget for tunge operasjoner, noe som gjør dem holdbare og i stand til å operere i tøffe miljøer.

Toppløpende brokraner er designet for å håndtere store belastninger, ofte over flere tonn. De er ideelle for industrier som krever løfting av tungt maskineri, komponenter eller byggematerialer. Inkluderer ulike sikkerhetsmekanismer som grensebrytere, nødstoppfunksjoner, overbelastningsbeskyttelse og antikollisjonssensorer for å sikre sikker og pålitelig drift.

Top Running Bridge Crane kan brukes til ulike oppgaver som lasting/lossing, materialtransport og samlebåndsoperasjoner. Den kan betjenes manuelt eller med automatiserte systemer for mer komplekse operasjoner. På grunn av det toppløpende systemet kan denne krantypen spenne over bredere områder og utnytte den maksimale høyden til en bygning, forbedre løfteområdet og øke driftseffektiviteten.

Toppløpende brokraner krever regelmessig vedlikehold for å sikre at skinnene, motorene og heissystemene forblir i optimal stand. Vedlikeholdskontroller inkluderer inspeksjoner av skinnesystemet, heisemekanismer og strømforsyningssystemer. Oppsummert tilbyr en toppløpende brokran en robust og pålitelig løsning for industrier som krever materialhåndtering i stor skala, og den gir høy kapasitet, holdbarhet og operasjonell effektivitet ved løfting av tung last over store rom.

Kjernekomponenter: Motor

Opprinnelsessted: Henan, Kina

Garanti: 1 år

Vekt (KG):4500 kg

Video utgående inspeksjon: Levert

Maskintestrapport: Leveres

Hastighet: Enkel/dobbel/frekvensomformer

Etter garantiservice: Feltvedlikehold og reparasjonsservice

Sertifisering: CE ISO GOST

Farge: Kundeforespørsel

Bjelketype: Enkel boks

Arbeidsplikt: A4

Kapasitet: 3t 5t 10t 15t 20t

Materiale: Q235B

Kontrollmetode: hengende linjekontroll eller fjernkontroll



1.Fjernlys

1) Hovedbjelken til en toppløpende brokran er det primære horisontale konstruksjonselementet som bærer vekten av kranens tralle, talje og lasten den løfter. Denne bjelken går langs kranbrua og er montert på rullebanebjelkene, som er en del av bygningskonstruksjonen.

2) Hovedkarakteristikker for fjernlys:

Materiale: Vanligvis laget av stål, som gir nødvendig styrke og holdbarhet.

Design: Den er designet for å tåle påkjenningene og kreftene som påføres under drift, inkludert vekten av lasten, de dynamiske kreftene fra løfting og bevegelse av lasten, og kreftene fra vognens bevegelse.

Form: Ofte en I-bjelke- eller kassedragerdesign, avhengig av belastningskrav og kranens spennvidde.

Funksjon: Den tjener til å støtte trallen og heisesystemet og tillater horisontal bevegelse over kranens spenn. Vognen går langs toppen av hovedbjelken, og heisemekanismen er vanligvis opphengt i den. Tilkoblinger: Hovedbjelken er koblet til endevognene (eller endevognene) på hver side, som beveger seg langs skinnene som er montert på bygningens vogner. vegger eller strukturelle støtter.

Utformingen av hovedbjelken er avgjørende for den generelle sikkerheten og ytelsen til kranen. Den må være sterk nok til å håndtere maksimal lastekapasitet og sikre jevn drift over tid.

Løftesystem

Bro: Den horisontale hovedstrukturen som går langs toppen av bygningen eller strukturen. Den støtter taljen og vognen.

Vogn: En mobil enhet som går langs brua og bærer taljen. Den beveger seg horisontalt på tvers av broen.

Talje: Løfteanordningen, ofte utstyrt med krok eller annet feste, ansvarlig for å heve og senke lasten. Taljen beveger seg vanligvis vertikalt langs trallen for å løfte og senke lasten.

End Trucks: De mekaniske enhetene i begge ender av broen som lar broen bevege seg langs skinnene som er montert på toppen av bygningskonstruksjonen.

Skinner/Runways: Sporene montert i taket eller på toppen av bygningen der kranens bro beveger seg.

Motor og drivmekanisme: Motoren som driver både broens horisontale bevegelse (langs rullebanene) og trallens bevegelse (over broen). Drivmekanismen inkluderer vanligvis gir og kjeder som overfører kraften fra motoren til hjulene på endetruckene og trallen.

Kontrollsystem: Det elektriske systemet eller operatørgrensesnittet som brukes til å kontrollere kranens bevegelser. Dette kan gjøres via en anheng, fjernkontroll eller et overliggende kontrollpanel.

Sikkerhetsfunksjoner: Toppløpende brokraner har ofte innebygde sikkerhetsfunksjoner som grensebrytere, nødstoppknapper, lastbegrensere og anti-kollisjonsenheter for å sikre sikker drift.

3. Sluttvogn

1) Endevognen til en toppløpende brokran er en viktig komponent som støtter den overordnede strukturen og lar kranen bevege seg langs skinnene eller skinnene. Den er plassert i endene av kranens bro.

2) Endevognrammen gir strukturell støtte og rommer andre komponenter. Den er designet for å tåle vekten av kranen og lasten som løftes. Endevognen er utstyrt med hjul eller ruller som beveger seg langs kranskinnene eller sporene. Disse hjulene er vanligvis laget av stål og er designet for holdbarhet og jevn bevegelse.

3) Drivsystemet, vanligvis bestående av motor og girkasse, er ansvarlig for å drive endevognen langs kranskinnene. Den gir den nødvendige bevegelsen for å flytte kranens bro horisontalt. Endevognen er utstyrt med et bremsesystem for å kontrollere bevegelsen og sikre sikkerhet under drift. Bremsene kan være mekaniske, elektriske eller hydrauliske, avhengig av krandesign. Endevognen er koblet til brokonstruksjonen, som huser heisemekanismen, trallen og andre komponenter. Den lar broen bevege seg over spennet til kranen mens den bærer lasten.















4. Crane reisemekanisme

1) Driftsprinsipp

Kranens bevegelsesmekanisme er et komplekst system av motorer, gir, hjul og kontrollsystemer designet for å flytte kranen langs rullebanen. Den opererer gjennom elektriske motorer som driver hjulene, med tilleggskomponenter som bremser og et kontrollsystem for å sikre jevn, kontrollert bevegelse.

Kranens reisemotorer gir den nødvendige kraften for horisontal bevegelse. Disse er vanligvis elektriske motorer, og hver motor driver ett eller flere hjul. Motorene er koblet til girkasser, som overfører rotasjonsenergien til hjulene. Girkassen kan kobles til et kjededrev, vinkelgir eller direktekobling, avhengig av krandesign. Kranen er montert på hjul som går langs skinnene (kransporet) festet til rullebanen. Disse hjulene lar kranens bro bevege seg jevnt over rullebanen. Drivhjulene drives av de elektriske motorene gjennom girsystemet, noe som gjør at kranen kan bevege seg fremover eller bakover. Det er typisk to drivhjul, ett på hver side av broen, men flere kan brukes til større kraner.

2) Funksjonelle egenskaper

Jevn og effektiv bevegelse

Kranens bevegelsesmekanisme er designet for jevn horisontal bevegelse langs rullebanebjelkene. Den bruker vanligvis elektriske motorer for å drive hjulene, som støttes av kranens vognstruktur.

Systemet skal minimere rykk eller ujevn bevegelse for å sikre jevn lasthåndtering og forhindre belastning på krankonstruksjonen og lasten som bæres.

Høy lastekapasitet

Mekanismen må være robust nok til å håndtere lastekapasiteten til kranen, som kan variere fra flere tonn til hundrevis av tonn. Hjulene og skinnene må være utformet for å tåle de høye kreftene som genereres under bevegelse.

Presisjonskontroll

For nøyaktig posisjonering av laster inkluderer kjøremekanismen ofte presise kontrollsystemer, inkludert frekvensomformere (VFD) eller servomotorer for jevn hastighetskontroll og posisjoneringsnøyaktighet.

Det sikrer at lasten kan flyttes nøyaktig langs kranens rullebane til forskjellige posisjoner.

Reversibel bevegelse

Kranens bevegelsesmekanisme skal tillate både forover- og bakoverbevegelse for å plassere kranen når som helst langs rullebanen. Den bruker vanligvis en motor i kombinasjon med et girsystem for å oppnå denne funksjonaliteten.

Sikkerhetsfunksjoner

Antikollisjonssystemer: Mekanismen kan inkludere sensorer eller grensebrytere som forhindrer kollisjoner med endestopper eller andre strukturer langs rullebanen.

Nødbremsesystemer: I tilfelle strømbrudd eller andre problemer, bør mekanismen ha nødbremser som kan stoppe kranbevegelsen på en sikker måte.

Overbelastningsbeskyttelse: Systemet bør utstyres med overbelastningsdetektorer for å forhindre skade på kran eller last når maksimal kapasitet overskrides.

Tralle-bevegelsesmekanisme

1) Driftsprinsipp

Tralle-bevegelsesmekanismen til en toppløpende brokran fungerer ved å bruke en elektrisk motor, gir og et drivsystem for å flytte trallen horisontalt langs broskinnene. Kontrollsystemet tillater presis bevegelse, og sikkerhetsfunksjoner sørger for jevn og sikker drift.

Brokranen består av en brokonstruksjon (hovedbjelken), som går langs to parallelle skinner (plassert på toppen av bærekonstruksjonen eller bygningen). Vognen er montert på broen og bærer løftemekanismen (vanligvis en talje) . Den beveger seg horisontalt langs broens lengde, og plasserer lasten for løfting og transport.

2) Funksjonelle egenskaper

Bevegelseskontroll

Vognen drives av en elektrisk motor, vanligvis koblet til et girsystem, som tillater presis kontroll av dens horisontale bevegelse langs broen. Den opererer ved å bruke et skinnesystem montert på kranens bro, og gir et stabilt spor for trallen å reise tilbake og frem over hele spennet. Bevegelseshastigheten er ofte justerbar, noe som gir jevn akselerasjon og retardasjon avhengig av lasten som transporteres.

Lasthåndteringskapasitet

Vognen er designet for å bære tung last, med kapasiteten bestemt av kranens løftekapasitet og utformingen av selve trallen. Den inkluderer ofte lasthjul eller ruller som er i kontakt med kranbroens spor, noe som sikrer stabilitet og jevn bevegelse av kranen. tunge belastninger.

Presisjon og stabilitet

Trallebevegelsen er vanligvis svært presis, noe som er kritisk for oppgaver som krever nøyaktig plassering av lasten. Den er designet for å sikre minimal svaiing av lasten under bevegelse, og reduserer risikoen for ustabilitet i lasten og ulykker.

Motorer og drivverk

Vognen er utstyrt med drivmotorer som driver dens bevegelse. Disse motorene drives vanligvis av elektriske systemer, med varierende spenning avhengig av kranens design og driftskrav. Trallemotorer er vanligvis utstyrt med bremsesystemer som muliggjør sikker stopp og plassering av vognen under belastning.

Sikkerhetsfunksjoner

Mekanismen inkluderer sikkerhetsbremser som kobles inn når strømmen går bort eller i en nødsituasjon, og hindrer vognen i å bevege seg uventet. Noen traller har også grensebrytere som hindrer vognen i å bevege seg utenfor forhåndsdefinerte sporgrenser, og beskytter både lasten og omkringliggende infrastruktur .

Styring og sporing

Avhengig av designet kan noen traller ha styremekanismer som tillater kontrollert svinging og buet bevegelse langs sporet, slik at kranen kan brukes i mer komplekse oppsett. Sporingssystemet sikrer at trallen holder seg på linje med sporet, og forhindrer avsporing og minimere slitasje.

6.Kranhjul

Kranhjulet til en toppløpende brokran er en kritisk komponent designet for å støtte og lede kranen langs rullebanebjelkene. Disse hjulene er robuste, holdbare og konstruert for å tåle høy belastning samtidig som de muliggjør jevn, effektiv bevegelse.

Kranhjul er vanligvis laget av høyverdig stål eller smidd stål for å sikre holdbarhet og slitestyrke. Tilgjengelig i enkel, dobbel eller flensløs design, avhengig av applikasjon og sporkonfigurasjon. Presisjonsmaskinert for å sikre riktig justering og jevn drift. Designet for å håndtere store belastninger avhengig av nominell kapasitet til kranen. Ofte varmebehandlet for å øke hardheten og motstanden mot slitasje og deformasjon. Mange hjul har integrerte eller eksterne smøresystemer for å redusere friksjon og slitasje.

7.Krankrok

Krankroken til en toppløpende brokran er en avgjørende komponent designet for å trygt løfte og bære tung last. Kroken er den delen av kranen hvor lasten er festet, typisk via stropper, kjettinger eller andre riggeanordninger.

Krankroker for traverskraner er vanligvis laget av høyfast smidd stål for å sikre styrke og holdbarhet under tung belastning. Utstyrt med sikkerhetslåser for å hindre at lasten glir ut under drift. Vurdert til den maksimale lastekapasiteten til kranen (f.eks. 5 tonn, 10 tonn, 50 tonn). Noen kroker kan rotere 360 ​​grader, noe som gir fleksibilitet ved plassering av lasten.

Fordeler med toppløpende brokraner med kroker

Stabilitet: Plassert over rullebanebjelkene, gir høyere løftekapasitet og reduserer belastningen på bygningskonstruksjonen.

Bred dekning: Ideell for bruk i varehus, verksteder og samlebånd.

Tilpassbarhet: Kroker kan pares med forskjellige typer taljer (elektrisk ståltau, kjettingtaljer) for å møte spesifikke behov.

Motor

Motoren til en toppløpende brokran er en kritisk komponent som driver kranens bevegelse over rullebanebjelkene og letter heising eller senking av last.

Typer motorer i brokraner

Reisemotorer: Kjør kranens horisontale bevegelse langs skinnene på rullebanebjelkene.

Heismotorer: Kontroller løfting og senking av lasten.

Nøkkelfunksjoner

Kraft og dreiemoment: Motoren må generere tilstrekkelig dreiemoment til å håndtere maksimal nominell belastning og sikre jevn akselerasjon og retardasjon.

Hastighetskontroll: De fleste moderne brokraner bruker frekvensomformere (VFD) for å regulere motorhastigheten, noe som muliggjør presis lasthåndtering og minimerer slitasje.

Duty Cycle: Motorer er designet for tunge operasjoner, ofte kategorisert under "krandrift" eller "duty class"-standarder (f.eks. FEM- eller CMAA-klassifisering).

Bremsesystem: Inkluderer integrerte eller eksterne bremser for sikker stopp og lastholding.

.

Lyd- og lysalarmsystem og grensebryter

1) Lyd- og lysalarmanlegg

Et lyd- og lysalarmsystem for en toppløpende brokran er en viktig sikkerhetsfunksjon designet for å øke driftssikkerheten ved å varsle arbeidere om kranbevegelser og potensielle farer.

Hørbar alarm (lydalarm): Avgir en høy varsellyd, for eksempel et horn, summer eller sirene, for å varsle personell i nærheten av kranen. Har justerbart volum og forskjellige lydmønstre for å skille mellom bevegelsestyper (f.eks. reise, heise, eller nødstilfelle).

Visuell alarm (lysalarm): Inkluderer blinkende eller roterende varsellys, vanligvis ved bruk av sterke lysdioder for synlighet. Ofte fargekodet (f.eks. rødt for fare, gult for forsiktighet) for å gi visuelle varsler i tillegg til lyd.

2) Grensebryter

Grensebryteren til en toppløpende brokran er en avgjørende sikkerhetsanordning som hindrer kranen eller dens komponenter fra å bevege seg utenfor forhåndsdefinerte grenser, og sikrer sikker drift.

Funksjoner

Stopper kjøringen når kranen når den forhåndsinnstilte maksimums- eller minimumsgrensen for bevegelse:

Broreise: Forhindrer at broen renner av rullebanen.

Trolley Travel: Stopper vognen fra å kjøre for langt på broen.

Heisevandring: Forhindrer overheising eller oversenking av lasten.

Typer grensebrytere

Roterende grensebryter: Overvåker rotasjonen av taljetrommelen eller motorakselen. Brukes ofte til å kontrollere høyden på taljen (opp/ned).

Grensebryter for spaktype: Aktiveres når en mekanisk spak kommer i fysisk kontakt med trallen eller broen. Brukes for vogn- eller brobevegelsesgrenser.

10.Sikkerhetsenheter

1. Overbelastningsbeskyttelsesenhet

Forhindrer at kranen løfter last utover den nominelle kapasiteten.

Bruker ofte lastsensorer for å overvåke vekten som løftes.

2. Grensebrytere

Reisegrensebrytere: Stopp kranen fra å kjøre utenfor tillatt rekkevidde på rullebanen.

Heisegrensebrytere: Forhindre at krokblokken blir overløftet (to-blokkering) eller senket for langt.

3. Anti-kollisjonsenheter

Sensorer eller nærhetsenheter for å forhindre kollisjoner med andre kraner eller hindringer på rullebanen.

4. Nødstoppsystem

En tydelig merket og lett tilgjengelig nødstoppknapp for å kutte strømmen til kranen umiddelbart i nødstilfeller.

5. Lastebremser og heisebremser

Lastebremser: Hold lasten på plass når taljen ikke beveger seg.

Heisbremser: Stopp heisebevegelsen nøyaktig og sikkert.

6. Sikkerhetsfunksjoner for ståltau og kjede

Inkluderer anti-avsporingsanordninger og riktige smøresystemer for å forhindre slitasje på ståltau eller kjedebrudd.

7. Overhastighetsbeskyttelse

Forhindrer at taljen går for raskt ned på grunn av tyngdekraften eller mekanisk feil.

8. Anti-Sway System

Reduserer svingningen av lasten, og sikrer mer presise og sikre operasjoner.

9. Forebygging av sjokkbelastning

Bidrar til å minimere effekten av plutselige rykk forårsaket av brå start eller stopp av taljen.

10. Endestopp og buffere

Installert ved enden av rullebanen eller broen for å absorbere energi og forhindre at kranen eller vognen kjører for mye.



11.Kontrollmodus

1. Pendelkontroll

Beskrivelse: Operatøren styrer kranen ved hjelp av et kablet anheng som henger fra kranen eller taljen. Knappene på anhenget styrer løfting, senking og reisebevegelser.

Fordeler: Enkelt og kostnadseffektivt. Gir direkte manuell kontroll.

Ulemper: Operatøren må følge kranen, noe som kan være utrygt i farlige miljøer. Begrenset rekkevidde på grunn av kabellengden.

2. Radiofjernkontroll

Beskrivelse: Kranen betjenes ved hjelp av en trådløs håndholdt sender, som sender signaler til kranens mottaker.

Fordeler: Større mobilitet for operatøren.Sikker drift da operatøren kan holde trygg avstand. Reduserer fysisk belastning på operatøren.

Ulemper: Krever regelmessig vedlikehold av senderen. Mulig interferens i områder med mange trådløse enheter.

3. Kabinkontroll

Beskrivelse: Operatøren sitter i en hytte montert på kranen, hvorfra de har full oversikt over arbeidsområdet.

Fordeler: Ideell for tunge operasjoner. Gir utmerket sikt og kontroll for presise operasjoner.

Ulemper: Dyrere oppsett. Begrenset til førerens tilstedeværelse i kabinen.

4. Halvautomatisk kontroll

Beskrivelse: Kranen utfører spesifikke bevegelser eller operasjoner automatisk basert på forhåndsdefinerte instruksjoner mens den krever noe manuelt inngrep.

Fordeler: Økt produktivitet. Reduserer førertrøtthet.

Ulemper: Høyere kostnader ved implementering. Krever opplært personell for å administrere systemet.

5. Helautomatisk kontroll

Beskrivelse: Kranen er helautomatisert og opererer basert på programmerte instruksjoner eller integrasjon med et industrielt kontrollsystem.

Fordeler: Maksimal effektivitet og presisjon.

Ideell for repeterende oppgaver i produksjons- eller lagermiljøer.

Ulemper: Høy startkostnad. Kompleks system som krever regelmessig vedlikehold og dyktig personell for feilsøking.



12. Skisse







Hovedteknisk





1. Høyere løftekapasitet

Toppløpende brokraner tåler tyngre belastning sammenlignet med andre typer kraner. De er designet for å løfte og transportere store vekter, noe som gjør dem egnet for industrier som stål, skipsbygging og tung produksjon.

2. Maksimert vertikal plass

Siden kranen opererer på skinner montert på toppen av rullebanebjelkene, tillater den maksimal utnyttelse av vertikal plass i et anlegg. Dette er spesielt nyttig i bygninger med høydebegrensninger.

3. Allsidighet

Disse kranene er svært allsidige og kan tilpasses for å passe spesifikke operasjonelle behov, inkludert doble dragere for ekstra styrke, spesielle taljer og ulike kontrollsystemer.

4. Bred dekning

Toppløpende brokraner dekker et større arbeidsområde da de kan spenne over brede bukter og gir bedre fleksibilitet i materialhåndtering.

5. Holdbarhet

Bygget med robuste materialer og komponenter, er de langvarige og krever minimalt vedlikehold, noe som gjør dem kostnadseffektive i det lange løp.

6. Ingen gulvplasshindringer

Siden de opererer over gulvet, er det ingen hindringer på bakken, noe som gir bedre bevegelse av arbeidere, kjøretøy og annet utstyr.

7. Enkel integrasjon

Toppløpende brokraner kan integreres i eksisterende infrastruktur eller designes som en del av nye konstruksjoner, slik at de kan tilpasses ulike miljøer.

8. Forbedret sikkerhet

Avanserte sikkerhetsfunksjoner som antikollisjonssystemer, overbelastningsbeskyttelse og nødstoppmekanismer forbedrer sikkerheten på arbeidsplassen.

9. Energieffektivitet

Moderne toppløpende brokraner er utstyrt med energieffektive motorer og systemer som reduserer strømforbruket under drift.

10. Flere konfigurasjoner

Disse kranene er tilgjengelige i enkeltbjelke- eller dobbelbjelkekonfigurasjoner, slik at bedrifter kan velge den som passer best for deres driftskrav.





1. Produksjonsindustri

Monteringslinjer: Brukes til å flytte råvarer og ferdigvarer på tvers av produksjonsområder.

Maskininstallasjon: Hjelper med å løfte og plassere tunge maskinkomponenter under produksjonsprosesser.

2. Lager og logistikk

Lasting og lossing: Tilrettelegger for effektiv håndtering av varer i lageranlegg.

Lagringsorganisering: Brukes til å stable og organisere tunge produkter på stativer eller hyller.

3. Stål- og metallbearbeiding

Håndtering av tungmetaller: Vanligvis brukt til å flytte stålspiraler, emner og store metallplater.

Maskineringsoperasjoner: Støtter operasjoner som kutting, bøying og sveising ved å plassere arbeidsstykker.

4. Byggeindustrien

Materialtransport: Flytter tunge konstruksjonsmaterialer som bjelker og dragere.

Prefabrikert betong: Løfter og plasserer prefabrikerte betongsegmenter for infrastrukturprosjekter.

5. Gruveindustri

Materialutvinning: Håndterer transport av malm, stein og andre materialer.

Vedlikehold: Løfter og posisjonerer gruveutstyr under reparasjoner eller service.

6. Kraftverk

Turbinvedlikehold: Brukes til å løfte og transportere turbinkomponenter.

Utstyrshåndtering: Flytter generatorer, transformatorer og annet tungt utstyr.

7. Skipsbygging

Skrogmontering: Hjelper med å plassere store deler av skipsskrog.

Utstyrsinstallasjon: Løfter og installerer motorer, propeller og andre skipskomponenter.

8. Bilindustrien

Kjøretøymontering: Flytter store bildeler som motorer og chassis.

Verktøystyring: Overfører støpeformer og dyser i produksjonsprosesser.

9. Luftfartsindustrien

Flymontering: Løfter og transporterer flykomponenter som vinger og flykropper.

Vedlikeholdsoperasjoner: Hjelper med å reparere og vedlikeholde fly.

10. Papir- og tremasseindustri

Rullhåndtering: Flytter store papirruller under produksjon og lagring.

Maskinvedlikehold: Løfter og posisjonerer utstyr under reparasjoner.





1. Design og ingeniørfag

Kundekrav: Samle inn detaljerte spesifikasjoner fra kunden (lastkapasitet, spennvidde, løftehøyde, miljø osv.).

Strukturell design: Lag strukturelle og mekaniske design ved hjelp av CAD og ingeniørprogramvare. Sikre samsvar med relevante industristandarder (f.eks. ISO, ASME, FEM).

Elektrisk design: Utvikle det elektriske kontrollsystemet, inkludert motorer, ledninger og kontrollpaneler.

Lastberegninger: Utfør spennings- og lastberegninger for å sikre sikkerhet og holdbarhet.

Godkjenning: Send inn design for kundegodkjenning før du fortsetter.

2. Materialinnkjøp

Råmaterialer: Få høykvalitets stålplater, bjelker og andre materialer.

Komponenter: Skaff nøkkelkomponenter som motorer, girkasser, kontrollpaneler, endebiler og ståltau fra pålitelige leverandører.

Kvalitetssjekk: Inspiser materialer og komponenter for defekter eller avvik fra spesifikasjoner.

3. Fabrikasjon

Kutting og forming: Kutt stålplater og seksjoner til størrelse ved hjelp av CNC-skjæremaskiner, plasmakuttere eller laserskjærere.

Sveising: Sveis de strukturelle komponentene (f.eks. brodrager, endetrucker) etter strenge kvalitetsstandarder.

Maskinering: Maskin endetruckene, hjulene og andre komponenter for å sikre presis passform og justering.

Ikke-destruktiv testing (NDT): Inspiser sveiser og strukturelle deler for defekter ved hjelp av metoder som ultralyd eller radiografisk testing.

4. Montering

Brobjelkemontering: Sett sammen hovedbjelkene, endebilene og koblingsplatene.

Trallemontering: Installer taljen, motoren, trommelen og trallekomponentene.

Elektrisk installasjon: Installer kontrollpaneler, ledninger, endebrytere og sikkerhetsenheter.

5. Overflatebehandling

Rengjøring: Sandblås eller rengjør alle overflater for å fjerne rust og urenheter.

Maling: Påfør anti-korrosjon primer og maling i henhold til driftsmiljøet (f.eks. utendørs eller korrosive miljøer).

6. Testing og kvalitetskontroll

Statisk lasttesting: Test kranen med en stasjonær last som overstiger dens nominelle kapasitet.

Dynamisk lasttesting: Test kranen under driftsforhold med varierende belastning.

Elektrisk testing: Sørg for riktig drift av det elektriske systemet, inkludert sikkerhetsinnretninger og kontroller.

Sertifisering: Sertifiser kranen for å oppfylle nasjonale og internasjonale standarder.

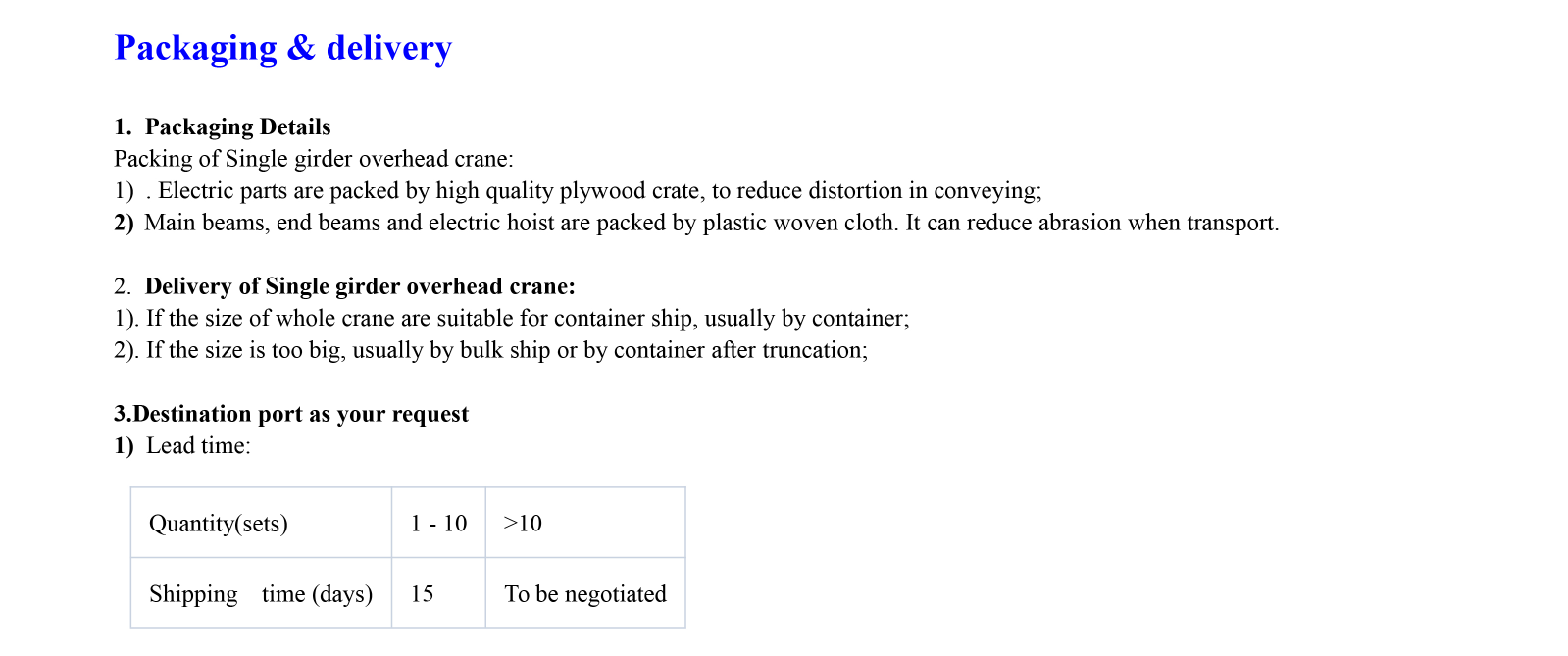

7. Emballasje og levering

Demontering (om nødvendig): Demonter kranen til transportable komponenter.

Emballasje: Pakk alle komponenter forsvarlig for transport.

Frakt: Ordne levering til kundens side.

8. Installasjon og igangkjøring

Forberedelse av stedet: Inspiser stedet og sørg for at alle nødvendige forberedelser er fullført.

Montering: Monter og installer krankomponentene på stedet.

Justering: Juster kransporene, hjulene og konstruksjonsdelene.

Slutttesting: Gjennomfør testing på stedet for å verifisere funksjonalitet og sikkerhet.

9. Opplæring og overlevering

Operatøropplæring: Trene kundens team på krandrift og vedlikehold.

Dokumentasjon: Gi manualer, vedlikeholdsplaner og sertifiseringsdokumenter.

Overlevering: Fullfør prosjektet og overlevere kranen til kunden.







Populære tags: toppløpende brokran, Kina toppløpende brokranprodusenter, leverandører, fabrikk
