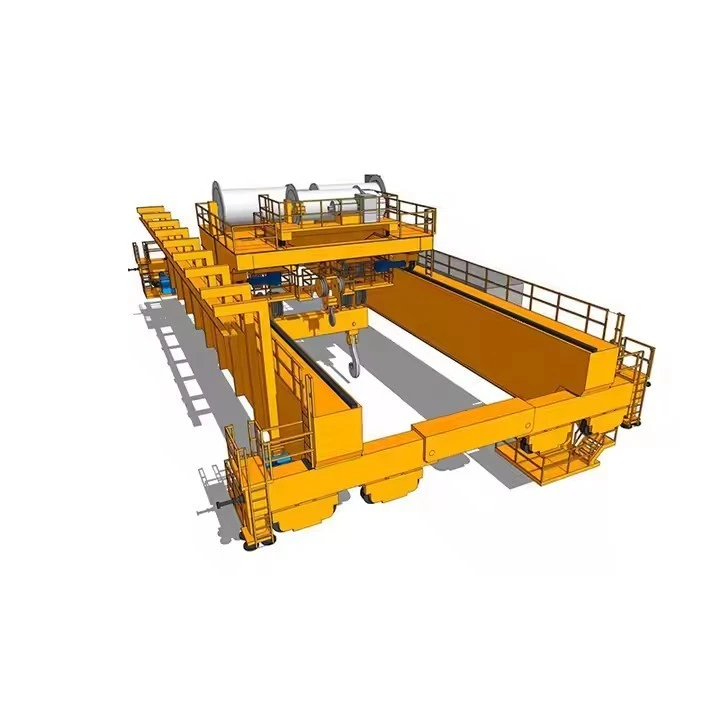

Europeisk type dobbeltbjelkebrokran

Hva er en europeisk type dobbeltbjelkebrokran?

A Europeisk type dobbeltbjelkebrokranrefererer til en traverskran som overholder europeiske designstandarder (primærtFEM- Fédération Européenne de la Manutention ogISOstandarder). Den er preget av optimalisert design, høy-kvalitetskomponenter, avanserte sikkerhetsfunksjoner og fokus på energieffektivitet og ergonomi.

Tenk på det som det førsteklasses,-høyytelsesalternativet i kranverdenen-konstruert for pålitelighet, presisjon og operatørsikkerhet i krevende industrielle miljøer.



Fordeler med europeisk type dobbeltbjelkekraner

Overlegen pålitelighet og oppetid:Bruken av førsteklasses komponenter og robust design fører til eksepsjonell pålitelighet og redusert nedetid.

Presisjonshåndtering:Frekvens-kontrollerte stasjoner gir ekstremt nøyaktig og jevn lastplassering, og beskytter både lasten og kranstrukturen.

Forbedret sikkerhet:Designet og sertifisert i henhold til verdens strengeste sikkerhetsstandarder, og beskytter personell og eiendeler.

Lave totale eierkostnader:Selv om den første investeringen kan være høyere, resulterer deres holdbarhet, energieffektivitet og enkle vedlikehold i lavere kostnad over kranens levetid.

Lett og effektiv struktur:Den optimaliserte utformingen legger mindre belastning på bygningsstrukturen, og kan potensielt redusere byggekostnadene for et nytt anlegg.



Sammenligning: Europeiske vs. konvensjonelle dobbeltbjelkekraner

Trekk	Europeisk type	Konvensjonell type
Designstandard	FEM / ISO	Andre nasjonale standarder (f.eks. JB/T, CMAA)
Kontroll	VFDs Standard på alle bevegelser	VFD er ofte et alternativ
Sikkerhet	CE-sertifiserte, SIL-vurderte systemer	Grunnleggende sikkerhetssystemer
Komponenter	Premium europeiske merker	Standard eller lokale merker
Vekt	Lettere, optimalisert struktur	Tyngre for samme kapasitet
Fokus	Presisjon, sikkerhet, effektivitet	Kapasitet, kostnad

Konklusjon:DeEuropeisk type dobbeltbjelkebrokranrepresenterer toppen av løfteteknologi. Dens vekt påoptimalisert design, førsteklasses kvalitet og integrert sikkerhetgjør det til det foretrukne valget for moderne,-høyytelsesbransjer der operasjonell effektivitet, presisjon og arbeidersikkerhet er avgjørende. Det er en investering i produktivitet og risikoreduksjon.



Kjernekomponenter: Lager, girkasse, motor, pumpe

Opprinnelsessted: Henan, Kina

Garanti: 1 år

Vekt (KG):2000 kg

Video utgående-inspeksjon: Leveres

Maskintestrapport: Leveres

Design: Dobbeltstråle

Effektivitet: høy effektivitet

Driftshastighet: Høyhastighetsdrift

Stabilitet: Anti-svingfunksjon

Farge: Valgfritt

Strømkilde: 110V/220V/230V/380V/440V, tilpasset

Spennvidde: 7,5-31,5m

Her er en detaljert oversikt over komponentene i enEuropeisk type dobbeltbjelkebrokran, og fremhever designfunksjonene som skiller den fra hverandre.

1. Optimalisert strukturelt system (rammeverket)

Sveisede boksbjelker:

FEM-Optimalisert design:Laget av høy-stålplate og optimalisert ved hjelp av Finite Element Analysis (FEA) for maksimal styrke-til-vektforhold.

Korrosjonsbeskyttelse:Har overflatebehandling av høy-kvalitet (sprengning) og flere belegglag for overlegen korrosjonsbestandighet.



Modulære endetrucker:

Forseglede lagerenheter:Forhånds-smurte, levetid-forseglede lagerkassetter for minimalt vedlikehold.

Presisjonsbearbeiding:Alle monteringsflater er maskinert for perfekt innretting, noe som sikrer jevn bevegelse og redusert hjulslitasje.

Anti-avsporingsenheter:Standardfunksjoner for å forhindre at hjul forlater skinnene.

Rullebanesystem:

Presisjonsskinner:Stålskinner av høy-kvalitet med presise innrettingstoleranser.

Kranbuffere:Energiabsorberende-buffere med støtdempende-egenskaper.

2. Høy-løfte- og kjøresystem

Integrert talje og vogn:

Design med lav takhøyde:Kompakt integrering av heise- og vognmekanismer for å maksimere krokvandring.

Modulær konstruksjon:Tillater enkelt vedlikehold og utskifting av komponenter.

Premium heiseenhet:

Merkede komponenter:Har vanligvis taljer fra produsenter som Demag, Street Crane eller ABB.

Duty-motorer:Motorer spesielt utviklet for heisedrift med høyt dreiemoment og termisk kapasitet.

Planetariske girkasser:Høy-effektive, kompakte girkasser for jevn kraftoverføring.

Frekvens-Kontrollerte stasjoner:

VFD-er på alle bevegelser:Standard frekvensomformere på heise-, vogn- og brobevegelser for presis kontroll.

Regenerativ bremsing:Evne til å mate energi tilbake til strømforsyningen under senking.



3. CE-kompatible kontroll- og sikkerhetssystemer

Kontrollsystemer:

Ergonomisk anheng:Lett, ergonomisk kontrollpendel med integrert diagnosedisplay.

Radiofjernkontroll:Sikre frekvens-hoppende radiokontrollsystemer.

Sikkerhets-PLS:Programmerbar Logic Controller med dedikerte sikkerhetsfunksjoner.

Sikkerhetssystemer:

Load Moment Indicator (LMI):Sertifisert system for lastveiing og anti-kollisjon.

Redundant bremsing:

Primær mekanisk brems på taljen.

Sekundært bremsesystem (ofte elektronisk).

Nødstoppsystem som oppfyller kategori 3/PLd-standarder.

Grensebrytere:Enkoder-basert posisjonering og grensebrytere for alle bevegelser.

Overbelastningsbeskyttelse:Mekaniske og elektroniske overbelastningsbeskyttelsesenheter.

4. Elektriske og kraftsystemer

Strømforsyning:

Lederstangsystemer:Helt lukkede, isolerte ledersystemer for sikker kraftoverføring.

Festonsystemer:Kabeladministrasjonssystemer med kabler med høy-fleksibilitet.

Kontrollpaneler:

IP-klassifiserte vedlegg:Minimum IP54-klassifisering for støv- og vannbeskyttelse.

Termisk styring:Klimaanlegg eller varmeenheter for temperaturkontroll.

Modulær design:Enkel tilgang for vedlikehold og feilsøking.

5. Spesielle funksjoner og tilbehør

Overvåkingssystemer:

Kranstyringssystem (CMS):Mulighet for fjernovervåking og diagnostikk.

Vedlikeholdsindikatorer:Automatiserte serviceintervallpåminnelser.

Lys og kommunikasjon:

LED arbeidsområdebelysning:Energieffektiv-belysning for kranoperasjonsområdet.

Nødlys:Batteristøttet-nødlyssystem.

Intercom-systemer:For kommunikasjon mellom kranførere og gulvpersonell.

Skisse

Hovedteknisk





Fordeler med europeisk type dobbeltbjelkebrokran

Europeisk type dobbeltbjelkekraner tilbyr et førsteklasses sett med fordeler sentrert om sikkerhet, effektivitet og langsiktig-verdi.



1. Uovertruffen sikkerhet og overholdelse av forskrifter

CE-sertifisering:Bygget i full overensstemmelse med EUs maskindirektiv og andre gjeldende standarder, og sikrer det høyeste nivået av personell og driftssikkerhet.

Avanserte sikkerhetssystemer:TrekkSIL-vurdert (sikkerhetsintegritetsnivå)sikkerhetsfunksjoner, redundante bremsesystemer og omfattende overbelastningsbeskyttelse som standard.

Risikoreduksjon:Det integrerte sikkerhetsdesignet reduserer risikoen for ulykker betydelig, og beskytter både personell og verdifulle eiendeler.

2. Overlegen ytelse og presisjon

Glatt drift: Variable Frequency Drives (VFD-er)er standard på alle bevegelser (talje, vogn og lang kjøring), og gir rykkfri-akselerasjon og retardasjon.

Nøyaktig lastkontroll:Dette muliggjør nøyaktig plassering av laster, noe som er avgjørende for høy-verdiprodukter, monteringsoppgaver og delikate operasjoner.

Minimert belastningssving:Den kontrollerte bevegelsen reduserer lastsvingningen betraktelig, noe som øker sikkerheten og effektiviteten.

3. Eksepsjonell holdbarhet og pålitelighet

Premium-komponenter:Bruk av merkevarekomponenter av høy-kvalitet (f.eks. Demag-taljer, SEW-drev, Siemens-kontroller) sikrer eksepsjonell pålitelighet og lang levetid.

Optimalisert struktur:DeFEM-basert designbruker Finite Element Analysis for å lage en struktur som er både sterk og lett, og reduserer slitasje på rullebanen og bygningsstrukturen.

Høy oppetid:Den robuste konstruksjonen og kvaliteten på komponentene fører til mindre nedetid og høyere total produktivitet.

4. Energieffektivitet og lave levetidskostnader

Redusert strømforbruk:VFD-er og høyeffektive-motorer reduserer energiforbruket, spesielt i applikasjoner med hyppige start og stopp.

Regenerative stasjoner:Mange modeller kan mate energi tilbake til strømnettet under senkingsoperasjoner, og redusere kostnadene ytterligere.

Lavt vedlikeholdsbehov:Funksjoner som forseglede, forhåndssmurte lagre og modulære komponenter reduserer vedlikeholdsfrekvensen og -kostnadene, noe som resulterer i lavere Total Cost of Ownership (TCO).

5. Ergonomi og vedlikehold

Design med lav takhøyde:Den kompakte integreringen av taljen og vognen maksimerer den brukbare løftehøyden under kranen, en kritisk fordel i anlegg med høydebegrensninger.

Enkelt vedlikehold:Modulær design og tilgjengelige komponenter gjør inspeksjon og service enkelt, og minimerer vedlikeholdstiden.

Operatør-vennlig:Ergonomiske kontroller, klar diagnostikk og utmerket sikt reduserer tretthet til føreren og øker produktiviteten.



Bruksområder for europeisk type dobbeltbjelkebrokran

Denne kranen er det foretrukne valget for bransjer der presisjon, pålitelighet og sikkerhet ikke er-omsettelige.



1. Bil- og romfartsindustrien

Søknad:Håndtering og plassering av karosseripaneler, flykomponenter og motorer.

Hvorfor det brukes:Presisjonskontrollen og den jevne bevegelsen forhindrer skade på-verdige, delikate deler under montering.

2. Avansert produksjon og lager

Søknad:I høye-lagre og produksjonslinjer for håndtering av tunge palleterte varer, maskineri og råvarer.

Hvorfor det brukes:Den høye påliteligheten, hastigheten og den nøyaktige kontrollen optimaliserer arbeidsflyten og lagringstettheten. Designet med lav takhøyde maksimerer vertikal plass.

3. Servicesentre for stål og metall

Søknad:Flytting og stabling av stålspoler, plater og profiler.

Hvorfor det brukes:Den robuste FEM-designen håndterer tung last pålitelig, mens presisjonskontrollene gir mulighet for sikker og effektiv stabling og henting.

4. Kraftproduksjon og tungteknikk

Søknad:Vedlikehold og installasjon av turbiner, generatorer, transformatorer og store-maskineri.

Hvorfor det brukes:De eksepsjonelle sikkerhetsfunksjonene og presis lastkontroll er avgjørende for å beskytte kostbart utstyr og sikre personellsikkerhet under komplekse løft.



Produksjonsprosedyren for enEuropeisk type dobbeltbjelkebrokraner en svært systematisk og kvalitetsdrevet-prosess som overholder strenge europeiske standarder (som FEM og ISO) og kulminerer med CE-sertifisering.

Her er en detaljert oversikt over produksjonsprosessen.



Trinn 1: Design og FEM-analyse

Dette stadiet er grunnlaget, med fokus på optimalisering og samsvar.

Kundespesifikasjon og risikovurdering:En detaljert analyse av driftskrav, miljø og en formellRisikovurderingsom kreves av EUs maskindirektiv.

Avansert ingeniørfag:

FEM-strukturanalyse:Bruke Finite Element Analysis for å optimalisere drager- og endelastebildesignet for maksimal styrke med minimal vekt. Dette beregner stress, avbøyning og dynamisk oppførsel.

CE-samsvarsplanlegging:Integrering av sikkerhets- og designkrav fra relevante standarder (f.eks. EN 13001, EN 60204) i planen.

Stikkliste (stykkliste):Oppretting av en detaljert liste som spesifiserer sertifiserte materialer og godkjente merkevarekomponenter- (f.eks. SEW-stasjoner, Siemens PLS-er).



Trinn 2: Materialvalg og forberedelse

Innkjøp:Innkjøp av sertifisert stål (f.eks. S355JR) og CE-merkede eller internasjonalt anerkjente komponenter (f.eks. bremser, motorer).

Materialforberedelse:Stålplater er sprengt-til Sa 2.5-standard og grunnet. Kutting utføres av CNC-maskiner for høy presisjon, noe som sikrer perfekt passform-opp til sveising.



Trinn 3: Presisjonsstrukturell fremstilling

Det er her kranens lette, men robuste struktur er bygget.

bjelkefabrikasjon:

Automatisert sveising:Hoveddragere er fremstilt som kasseseksjoner. Kritiske sveiser utføres ved hjelp avAutomatisert nedsenket buesveising (SAW)under kontrollerte forhold for å sikre konsistent, høy-kvalitet og repeterbare sveiser.

Sveisinspeksjon:Alle kritiske sveiser er 100 % visuelt inspisert og testet viaUltralyd (UT)ellerMagnetisk partikkelinspeksjon (MPI).

Stressavlastende:De ferdige dragerne gjennomgår vibrasjonsspenningsavlastning eller varmebehandling for å normalisere indre spenninger, og sikre langsiktig dimensjonsstabilitet.

Presisjonsbearbeiding:Maskinering av drevmonteringsputer, skinneseteoverflater og koblingspunkter på CNC-maskiner for å garantere perfekt innretting.



Trinn 4: Mekanisk montering og justering

Sluttbilmontering:Hjul, aksler og forseglede, pre-smurte lagerenheter er satt sammen i sluttbilene. Drivmotorene og girkassene er montert og justert.

Bromontering:Bjelkene er boltet til endetruckene ved hjelp av høy-bolter. Innrettingen av hele broen kontrolleres omhyggelig for å sikre retthet og riktig hjulkontakt.

Integrasjon av vogn og talje:Heiseenheten (ofte en forhånds-montert modul fra en leverandør som Demag) er integrert med vognrammen. Hele monteringen monteres deretter på kranbjelkene.



Trinn 5: Integrering av elektrisk og kontrollsystem

Kontrollpanelbygning:PLS-er, VFD-er for alle bevegelser, sikkerhetsreleer og hovedkontaktorer er koblet i et beskyttet, IP54-klassifisert kapsling. Programvaren er programmert med forhåndsdefinerte sikkerhetsfunksjoner (f.eks. endebrytere, overbelastningsbeskyttelse).

Kabelinstallasjon:Kabler føres i dedikerte kabelbakker eller rør. Alle tilkoblinger gjøres ved hjelp av krympede og ferrulede terminaler.

Installasjon av sikkerhetssystem: Load Moment Indicators (LMI), grensebrytere, nødstoppkretser og anti-kollisjonssensorer er installert og koblet til sikkerhets-PLS.



Trinn 6: Omfattende testing og CE-sertifisering (FAT)

Dette er en kritisk fase for verifisering og sertifisering.

Visuell og dimensjonell inspeksjon:Verifisering av utførelse, malingskvalitet og alle kritiske dimensjoner.

Ingen-belastningstest:Kjør alle bevegelser for å se etter jevn drift, unormal støy og riktig funksjon av grensebrytere.

Lasttesting:

Statisk belastningstest:Løft en prøvelast på125 % av nominell kapasitetfor å verifisere strukturell integritet og bremseholdekapasitet.

Dynamisk belastningstest:Løfting110 % av nominell kapasitetog kjøre den gjennom alle operasjonelle bevegelser.

Sikkerhetsfunksjonsvalidering:Tester alle sikkerhetsenheter, inkludert nødstopp, overbelastningssystemer og redundante bremser, for å sikre at de oppfyller ytelsesnivåene som kreves av risikovurderingen.

CE-dokumentasjon:Sammenstilling avTeknisk fil, inkludert designberegninger, testrapporter, risikovurdering og inkorporeringserklæringer, som kulminerer med utstedelse avEF-samsvarserklæring.



Trinn 7: Demontering, beskyttelse og pakking

Systematisk demontering:Kranen er demontert i logiske, transportable moduler, med alle komponenter tydelig merket.

Siste maleri:Påføring av et-finishstrøk av høy kvalitet, ofte i kundens-spesifisert RAL-farge.

Emballasje:Komponenter er forsvarlig pakket med spesiell beskyttelse for maskinerte overflater, elektriske paneler og utstikkende deler.



Trinn 8: Installasjon og idriftsettelse på stedet (SAT)

Overvåket ereksjon:Kranen monteres på nytt på-stedet av opplært personell, ofte under oppsyn av produsentens prosjektingeniør.

Endelige tilkoblinger og kontroller:Alle systemer er -tilkoblet på nytt, og justeringer er bekreftet.

Site Acceptance Test (SAT):En siste ytelses- og sikkerhetstest utføres i det faktiske driftsmiljøet for å sikre full funksjonalitet og samsvar.

Operatøropplæring:Det gis omfattende opplæring for kundens operatører og vedlikeholdspersonell.

Verkstedvisning:

Selskapet har installert en intelligent utstyrsadministrasjonsplattform, og har installert 310 sett (sett) med håndterings- og sveiseroboter. Etter ferdigstillelse av planen vil det være mer enn 500 sett (sett), og utstyrsnettverkshastigheten vil nå 95 %. 32 sveiselinjer er tatt i bruk, 50 er planlagt installert, og automatiseringsgraden for hele produktlinjen har nådd 85 %.
