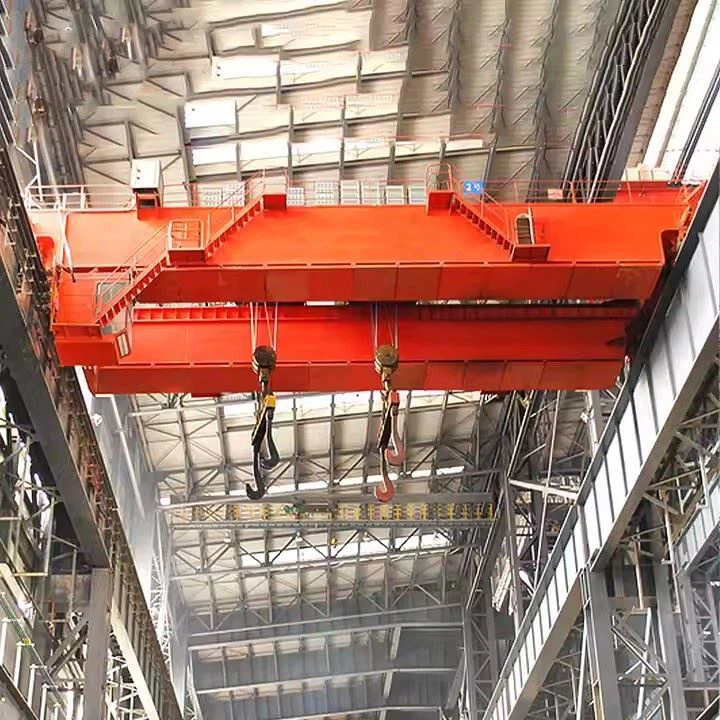

Stålspole overheadkran



Enkelt bjelke vs. dobbeltbjelke

Trekk	Enkelt bjelke	Dobbel bjelke
Kapasitet	Opptil 20 tonn	20 - 100+ tonn
Spenn	Kort til medium	Lange spenn
Koste	Senke	Høyere
Best for	Små workshops	Tunge fabrikker



Spesialisert spiralhåndteringskraner

C-hook overhead kraner

Bruker enC-formet løftekrokå vugge spoler.

Ideell forVertikal spiralhåndtering.

Elektromagnetiske overheadkraner

BrukerElektromagneterfor rask løfte uten kroker.

Best forflatliggende spoler.

Spole griper kraner

Utstyrt medMekaniske griperfor sikker klemming.

Brukt tilHorisontal spoletransport.

Roterende spiralkraner

Har enroterende trallefor presis spiralposisjonering.

Brukt ibehandlingslinjer(f.eks. Ulivsmaskiner).



Viktige funksjoner i stålspole overhead kraner

(A) Lasthåndteringsvedlegg

C-Hooks- vanligst, forhindrer spoledeformasjon.

Spolepillere/klemmer- for horisontal løft.

Elektromagneter- Rask håndtering, men krever strøm.

Vakuumløftere- For delikate eller polerte spoler.

(B) Strukturelle forsterkninger

Kraftig bjelkeutforming(Boksbjelke for dobbeltbjelke -kraner).

Anti-sway-teknologifor presis spoleplassering.

Effektresistente støtfangerefor å forhindre spoleskader.

(C) Sikkerhets- og kontrollsystemer

Overbelastningsbeskyttelse- forhindrer å løfte utover kapasitet.

Variabel hastighetskontroll- jevn akselerasjon/retardasjon.

Fjern/anhengskontroll- Operatørfleksibilitet.





Stålspolehåndteringskraner kreverSpesialiserte komponenterå trygt løfte, transportere og plassere tunge spoler. Nedenfor er en detaljert oversikt over alle kritiske deler:



1. Bridge struktur

(A) Hovedbjelke (enkelt eller dobbel bjelke)

Enkelt bjelke: Kostnadseffektiv for lettere spoler (opptil 20 tonn).

Dobbel bjelke: Kraftig (20-100+ tonn), bedre for lange spenn.

Materiale: Forsterket stål (kassebjelke for høy kapasitet).

(B) Sluttbiler (sluttvogner)

Funksjon: Støtter broen og tillater bevegelse langs rullebanen.

Komponenter:

Hjul(flenset for sporing av rullebane).

Kjør motorer(for drevet bevegelse).

Buffere/støtfangere(Støtabsorpsjon).

2. heise- og løftemekanisme

(A) Heisenhet

Elektrisk kjede heise: For lettere spoler (1–10 tonn).

Wire tau heise: For kraftig løfting (10-100+ tonn).

Girmotor: Gir løftekraft.

(B) Trolley Assembly

Funksjon: Flytter heisen langs bjelken.

Typer:

Manuell push -tralle(Lavpris, lett bruk).

Motorisert tralle(Automatisert, presis posisjonering).

(C) Kolespesifikke løftested vedlegg

Vedlegg	Best for	Fordeler	Ulemper
C-hook	Vertikale spoler	Forhindrer deformasjon	Krever manuell justering
Spolefang/klemme	Horisontale spoler	Sikre grep	Trenger presis innretting
Elektromagnet	Flatliggende spoler	Rask håndtering	Kraftavhengig
Vakuumløfter	Polerte/belagte spoler	Ingen riper	Begrenset kapasitet

3. Runway System

(A) Rullebane

Toppløp: Støttet av kolonner (høyere kapasitet).

Underhung (fjæring): Montert til tak (plassbesparende).

(B) Skinner/spor

Standard I-bjelker(for toppløp).

Lukkede spor(for underhungekraner).

(C) Kranbuffere og sluttstopp

Forhindre kollisjoner ved rullebanen.



4. Strøm- og kontrollsystem

(A) Strømforsyning

Festoon -system(Kabelstyring for å flytte kraner).

Lederbarer(for høye plagesykluser).

(B) Kontrollalternativer

Anhengskontroll(kablet, håndholdt).

Radio fjernkontroll(Trådløs, fleksibel drift).

Automatisert (PLC-kontrollert)for integrerte produksjonslinjer.

(C) Sikkerhetsfunksjoner

Overbelastningsbegrenser(blokkerer overflødig løft).

Begrens brytere(forhindrer over-reise).

Nødstopp(Øyeblikkelig avslutning).

.

5. Valgfrie tillegg

✔ Anti-sway-system- Reduserer belastningssvingning.
✔ Veiskala-Måler spiralvekt i sanntid.
✔ Roterende tralle- For presis spiraljustering.
✔ Krankamera- Forbedrer synligheten for operatørene.

Sammenligning: Standard vs. spolespesifikke kraner

Komponent	Standard overhead kran	Stålspolekran
Bjelkeutforming	Lettere konstruksjon	Forsterket for tunge, ujevne belastninger
Løfteenhet	Standard krok	C-hook, magnet eller ta tak i
Kontrollsystem	Grunnleggende hastighetskontroll	Anti-sway, presisjonsposisjonering
Rullebane	Standardstråler	Kraftig rullebane for spolepåvirkning

SKISSE

Hovedteknisk





Fordeler med stålspole overhead kraner

Spesialisert håndtering

Designet spesielt for stålspoler med vedlegg (C-Hooks, Magnets, Grabs) som forhindrer deformasjon og sikrer sikker løft

Høy effektivitet

Raskere belastning/lossing sammenlignet med gaffeltrucker (opptil 50% produktivitetsøkning)

Kan håndtere flere spoler samtidig med riktige vedlegg

Romoptimalisering

Vertikal løft maksimerer utnyttelse av gulvplass

Ingen bakkehindringer som med gaffeltrucker

Sikkerhetsfunksjoner

Anti-sway-systemer for presis posisjonering

Overbelastningsbeskyttelse forhindrer ulykker

Reduserer arbeiderskader fra manuell håndtering

Varighet

Forsterkede strukturer tåler tunge, tette belastninger

Korrosjonsbestandige alternativer tilgjengelig for tøffe miljøer

Allsidighet

Kan utstyres med forskjellige vedlegg for forskjellige spoletyper/størrelser

Tilpasningsdyktig til både innendørs og utendørs applikasjoner





Stålfabrikker og prosesseringsanlegg

Bevegelige varmvalsede og kaldvalsede spoler

Fôringsbehandlingslinjer (sylting, galvanisering, etc.)

Lagring og lagring

Stabling spoler opptil 5 lag høye

Lasting/lossing fra lastebiler og jernbanevogner

Porter og terminaler

Overføring av spoler mellom skip, lastebiler og lagringsplasser

Containerbelastning/lossing av operasjoner

Metallproduksjon

Fôring av stemplingspresser og spaltelinjer

Håndtering av spoler i servicesentre

Bilindustri

Leverer spiralmasse til produksjonslinjer

Håndtering av spesialstål for bildeler

Bransjespesifikke fordeler

For ståltjenestesentre: Aktiverer behandling 50+ spoler per skift

For kalde rullende fabrikker: Håndterer spoler opptil 200 grader trygt

For eksportanlegg: Fremskynder lasting av fartøy (100+ spoler/time)





1.Design og ingeniørfag
Krav samles:

Lastekapasitet (f.eks. 10T, 50T, 100T, etc.), Span, løftehøyde og driftsmiljø er definert.

Tilpasningsbehov vurderes, for eksempel kontrollmodus (anheng, trådløs, hytte) og spesielle funksjoner (f.eks. Antikollisjon, overbelastningsbeskyttelse).

Foreløpig design:

Strukturingeniører og krandesignere lager kranens første design, inkludert hovedstrålen, endevogn, løftesystem, vognsystem, reisemekanisme og andre komponenter.

Beregning og simulering:

Lastberegninger utføres for å sikre at kranen kan håndtere den spesifiserte kapasiteten.

Endelig elementanalyse (FEA) kan brukes til å simulere påkjenninger og avbøyninger i strukturen for å sikre sikkerhet og stabilitet.

Detaljert design:

Etter godkjenning er det laget detaljerte tegninger for hver del, inkludert hovedbjelken, endevogn, heisesystem, motorer, kontrollsystemer og sikkerhetsfunksjoner.

2. Materielle anskaffelser
Valg av råstoff:

Materialer av høy kvalitet som stål, legeringsstål, smidd stål og elektriske komponenter er hentet etter spesifikasjoner.

Materialer blir inspisert for kvalitetssertifisering og overholdelse av bransjestandarder (f.eks. ISO, CE).

Komponentinnkjøp:

Standardkomponenter som motorer, heiser, kontrollpaneler, begrensningsbrytere og sikkerhetsenheter er hentet fra pålitelige leverandører.

3. Fabrikasjon av komponenter
Hovedbjelke:

Skjæring og sveising av stålplater for å danne brobjelken.

Bjelken er samlet ved sveising eller boltseksjoner, og sikrer at den oppfyller den nødvendige styrken og presisjonen.

Sluttvognmontering:

Sluttvognen er produsert og samlet for å holde kranen på rullebaneskinnene.

Hjulesamlinger er installert for å sikre jevn reise langs skinnene.

Heise- og vognsystem:

Heisenheten (elektrisk eller manuell) er satt sammen, inkludert trommel, trådtau, krok og motor.

Trolley -systemet er bygget for å transportere heisen over broen, inkludert vognhjul og drivmekanismer.

Kranreisemekanisme:

Kranhjulene er montert på endevogner, noe som sikrer jevn horisontal bevegelse.

Stasjonssystemet er installert for å kontrollere reisehastigheten.

4. Crane Montering av kran
Hovedstråleinstallasjon:

Den samlede hovedbjelken løftes og plasseres på endene.

Bjelken er på linje for å sikre strukturell integritet.

Tralle og heiseinstallasjon:

Trolley -systemet er montert på hovedbjelken, og heisen er montert på vognen.

Lastkjeden eller trådtauet er installert og testet for jevn drift.

Reisemekanismeoppsett:

Kranhjulene er montert, og drivmekanismen er koblet til kontrollsystemet for horisontal bevegelse.

5. Installasjon av elektrisk og kontrollsystem
Kablings- og kontrollpanel:

Kontrollpanelet er installert og kablet for å administrere alle kranbevegelser (heising, tralle, kranreiser).

Begrens brytere, nødstoppknapper og sikkerhetsalarmer er integrert i kontrollsystemet.

Motor- og girinstallasjon:

Motorer for heising, reiser og vognen er installert og koblet til deres respektive girsystemer.

Testing av kontrollsystemer:

Kontrollsystemer kontrolleres for å sikre riktig integrering av anhengskontroll, trådløs fjernkontroll eller kabinkontrollalternativer.

6. Testing og kvalitetskontroll
Lasttesting:

Kranen gjennomgår statisk belastningstesting (for å sjekke stabilitet) og dynamisk belastningstesting (for å sjekke operasjonelle ytelser under faktiske arbeidsforhold).

Overbelastningsbeskyttelse og grensebrytere testes for å sikre at de fungerer riktig.

Testing av sikkerhetssystem:

Lyd- og lette alarmer, grensebrytere, nødstoppknapper og sikkerhetsenheter er alle testet for funksjonalitet.

Bevegelsestesting:

Alle bevegelser-hoisting, trallebevegelse, broreise og svai-kontroll-er testet for jevn drift og presisjon.

Elektrisk testing:

Alle elektriske komponenter testes for riktig ledning, jording og kommunikasjon mellom systemer.

Dokumentasjon og sertifisering:

Kranen blir inspisert i henhold til internasjonale sikkerhetsstandarder og gjennomgår sertifisering av relevante myndigheter (f.eks. CE, ISO).

Testbevis for motorer, kraner og belastningstesting er utarbeidet.

7. Endelig inspeksjon og maleri
Visuell inspeksjon:

En grundig inspeksjon utføres for å sikre at kranen oppfyller designspesifikasjoner og sikkerhetskrav.

Maleri:

Kranen er malt med antikorrosjonsbelegg av høy kvalitet for å beskytte den mot miljøforhold.

Merking og merking:

Sikkerhetsetiketter, advarsler og kapasitetsmarkeringer brukes på kranen for riktig identifikasjon.

8. Levering og installasjon
Frakt:

Kranen demonteres nøye i transportable deler (om nødvendig) og sendes til kundens beliggenhet.

Installasjon:

Kranen er installert på stedet, og alle tilkoblinger (strøm, mekanisk, kontroll) er laget.

Endelig igangkjøring:

Kranen blir bestilt ved å kjøre den gjennom en serie operasjonelle tester for å sikre at den fungerer ordentlig.

Operatøropplæring gjennomføres om nødvendig for sikker og effektiv bruk.

9. Støtte etter installasjon
Kundetrening:

Operatøropplæring for hvordan du bruker kranen trygt og effektivt.

Vedlikeholdsplan:

Gi en vedlikeholdsplan for kranens fortsatte operasjon, inkludert regelmessige inspeksjoner, smøring og testing.

Ettersalgsstøtte:

Tilbyr reservedeler, feilsøking og reparasjonstjenester.
