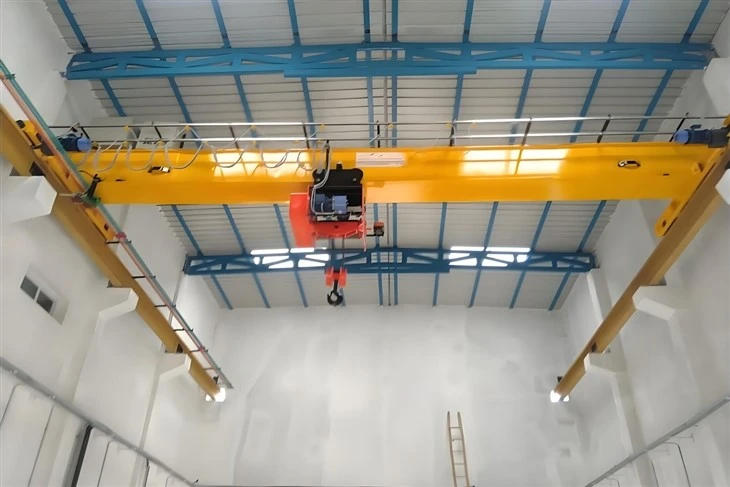

Motorstyrt enkeltstråle over hodet

En motorstyrt enkeltstråle over hodet er en type løfteutstyr som brukes i industrielle og lagerinnstillinger for å bevege tunge belastninger horisontalt og vertikalt. Den består av en enkelt brobjelke (bjelke) støttet av endebiler som kjører på forhøyede rullebaner, vanligvis montert på bygningssøyler eller støttestrukturer.



Totalt sett er den øverste kjøringen med en enkelt bjelke-kran en pålitelig og kostnadseffektiv løsning for å håndtere tunge belastninger i industrielle omgivelser.

• Kapasitet: 1-20 tonn
• Kapasitet: 3. 2-80 tonn
• Spennlengde: 4-31. 5m
• Løftehøyde: Tilpasset i henhold til kundenes nettstedforhold
• Arbeidsplikt: FEM Standard A5
• Raget spenning: 220V ~ 690V, 50-60 Hz, 3PH AC
• Beskyttelsesklasse: IP54 IP55
• Krankontrollmodus: PendantControl \/ Fjernkontroll \/ hyttekontroll





En motorstyrt enkeltstråle over hodet er en type løfteutstyr som brukes i industrielle omgivelser for materialhåndtering. Dets viktigste komponenter inkluderer:

1. Hovedkomponenter:
Enkelt bjelke (hovedstråle)-Den primære bærende strukturen, vanligvis laget av rullet eller sveiset stål.

End Trucks (End Carriages) - Ligger i begge ender av bjelken, huser de hjulene og støtter kranens bevegelse langs rullebaneskinnene.

Heisenhet - Løftemekanismen, som kan være elektrisk kjede heise eller trådtau -heise.

Trolley-beveger seg langs bjelken for å plassere heisen horisontalt (manuell eller motorisk drevet).







2. Stasjonsmekanisme:

Bridge Drive (Travel Motors) - Elektriske motorer som driver kranens bevegelse langs rullebanen.

Trolley Drive (hvis motorisert) - lar vognen krysse lengden på bjelken.

Heise motor - driver løfting og senking av belastningen.



3. Elektrisk system:

Kontrollpanel - Hus elektriske komponenter som kontaktorer, reléer og variable frekvensstasjoner (VFDS).

Trykk på Pendant \/ Radio Fjernkontroll - brukt av operatøren for å kontrollere kranbevegelser.

Festoon System \/ Cable Reel - Administrerer strøm- og kontrollkabelbevegelse.

Begrens brytere-Forhindre over-reise av heisen, vognen eller broen.



4. Sikkerhetskomponenter:
Bremser - Sørg for jevn stopp (mekanisk, elektromagnetisk eller hydraulisk).

Bumpers \/ Buffers - Absorber Shock på slutten av reisen.

Overbelastningsbegrenser - forhindrer løfting utover nominell kapasitet.

Nødstopp (e-stop)-kutter straks kraft i tilfelle fare.



5. Støttestruktur:
Rullebjelker - Støtt kranens bevegelse (montert på bygningssøyler eller frittstående).

Jernbanespor - Veiled kranens hjul for glatt reise.

6. Valgfritt tilbehør:
Kranskala - veier belastninger under løftet.

Anti-Sway System-Minimerer belastningssving.

LED -belysning - forbedrer synligheten i arbeidsområdet.

Hytte (for førerhusdrevet kraner)-Lukket operatørstasjon.



11. Krankrok

En motorstyrt enkeltstråle over hodet med krankrok er en vanlig type materialhåndteringsutstyr som brukes i fabrikker, lager og industrielle omgivelser. Her er en detaljert oversikt over komponentene og funksjonaliteten:

Nøkkelkomponenter:
Enkelt bjelke (bjelke)

Den viktigste horisontale bjelken som spenner over bredden på arbeidsområdet.

Vanligvis laget av rullet stål (i-bjelke) eller fabrikkerte kasseseksjoner for styrke.

End Trucks (End Carriages)

Ligger i begge ender av bjelken, utstyrt med hjul for bevegelse langs rullebaneskinnene.

Drevet av elektriske motorer for langsgående reise (langs kranbanen).

Heis- og krokmekanisme

En elektrisk heis er montert på enkeltbjelken, og gir vertikal løfting.

Krankroken er festet til heisens trådtau eller kjede, som brukes til å løfte og bære belastninger.

Kan betjenes via anhengskontroll, radio fjernkontroll eller hytte.

Rullebanesystem

Består av parallelle skinner installert på bygningskolonner eller støttestrukturer.

Kranen beveger seg langs disse skinnene for horisontal transport.

Kjør motorer og kontroller

Reisemotorer for brobevegelse (langs rullebanen).

Heismotor for løft\/senking.

Kontrollalternativer: Anhengsstasjon, fjernkontroll eller kabindrift.

Arbeidsprinsipp:
Kranen beveger seg langs rullebaneskinnene (langsgående bevegelse).

Heisen krysser langs enkeltbjelken (kryssreiser).

Kroken løfter, senkes og plasserer plasseringer nøyaktig.



12.Motor

En motorstyrt enkeltstråle over hodet er en type løfteutstyr som brukes i industrielle og produksjonsinnstillinger for å bevege tunge belastninger horisontalt og vertikalt. Den består av en enkelt brostråle støttet av endebiler som løper langs forhøyede rullebaner, drevet av elektriske motorer.

Nøkkelkomponenter:
Enkelt brobjelke (bjelke)-Den viktigste horisontale bærende strukturen, typisk laget av rullet stål eller en sveiset bokseseksjon.

Sluttbiler - Hjulede samlinger i begge ender av bjelken som tillater bevegelse langs rullebaneskinnene.

Heise & Trolley - Løftemekanismen (kjede heis eller trådtau -heise) beveger seg langs bjelken for å plassere belastninger.

Runway System - Skinner montert på bygningskolonner eller støttestrukturer for kranbevegelse.

Drive Motors-Electric Motors driver broen (langsgående bevegelse) og heise\/tralle (løft og kryssbjelkebevegelse).

Kontrollsystem-Pendant Push-Button, Radio Remote eller Cabin-Operated Controls.

Typer motorstyrte enkeltstrålekraner:
Toppløp-Kranen beveger seg på skinner montert på toppen av rullebjelker (høyere løftehøyde).

Underkjøring (underhung)-Kranen henger fra bunnflensen av rullebaner (egnet for lettere belastninger).



8. Lyd- og lysalarmsystem og begrenser sikkerhetsenhet

En motorstyrt enkeltstråle overhead-kran inkluderer typisk flere sikkerhetsfunksjoner, inkludert et lyd- og lett alarmsystem og begrenser sikkerhetsanordninger for å sikre sikker drift. Nedenfor er en oversikt over disse komponentene:

1. Lyd- og lett alarmsystem
Formål: Varsler personell når kranen er i drift eller når en nødsituasjon oppstår.

Komponenter:

Summer\/horn: Avgir en hørbar advarsel før kranbevegelse starter.

Strobe Light\/Beacon: Gir en visuell advarsel (blinkende lys) for å indikere kranaktivitet.

Aktivering:

Automatisk utløst når kranen begynner å bevege seg.

Kan også aktivere i tilfelle overbelastning, strømbrudd eller nødstopp.

Standard Compliance: Møbler OSHA, ANSI og ISO sikkerhetskrav.

2. Limt Switch Safety Devices
Formål: forhindrer kranen og heisen fra å overskride trygge reisegrenser, beskytte mot kollisjoner og overtravel.

Typer grensebrytere:

Heise øvre\/nedre grensebryter: Stopper heisen når kroken når maksimal\/minimum sikker høyde.

Trolley Travel Limit Switch: forhindrer at vognen beveger seg utover brostrålen.

Bridge (Long Travel) Limit Switch: Stopper kranen i å overtravle langs rullebaneskinnene.

Operasjon:

Mekaniske eller nærhetsbaserte brytere kutter strømmen når de utløses.

Noen kraner bruker magnetiske eller koderbaserte grensebrytere for presis kontroll.

Fail-Safe Design: Krever manuell tilbakestilling etter aktivering for å sikre sikkerhetskontroller.



10. Kontrollmodus

En motorstyrt enkeltstrålekran fungerer vanligvis ved hjelp av en av flere kontrollmodus, avhengig av applikasjonskrav, sikkerhetshensyn og brukerens bekvemmelighet. Her er de vanlige kontrollmodusene:

1. Anhengskontroll (trykknapp anheng)
Beskrivelse: Kranen drives via et håndholdt anheng (kablet eller trådløst) med trykknapper for heising, traversing og trallebevegelse.

Bruksområder: Ideell for workshops, lager og små til middels løfting av løft.

Fordeler:

Enkelt og kostnadseffektivt.

Direkte operatørkontroll med klar synlighet.

Ulemper: begrenset rekkevidde (for kablede anheng); Operatøren må være i nærheten av kranen.

2. Radio fjernkontroll (trådløs)
Beskrivelse: Bruker en trådløs fjernkontroll for å betjene kranen på avstand.

Bruksområder: Passer for farlige miljøer, store workshops eller hvor mobilitet er nødvendig.

Fordeler:

Større fleksibilitet og sikkerhet (operatøren kan bevege seg fritt).

Reduserer utmattelse sammenlignet med anhengskontroll.

Ulemper: Krever batteriledelse og signalets pålitelighetskontroller.

3. Kabin Control (operatør førerhus)
Beskrivelse: Kranen drives fra en lukket eller åpen førerhus montert på kranen eller på en fast kontrollstasjon.

Bruksområder: Kraftig eller høyfrekvente løftedrift (f.eks. Stålfabrikker, støperier).

Fordeler:

Bedre synlighet og komfort for lange skift.

Passer for presise og repeterende oppgaver.

Ulemper: høyere kostnader; krever riktig tilgang og sikkerhetstiltak.

4. Automatisert\/halvautomatet kontroll (PLC\/Computerized)
Beskrivelse: Bruker programmerbare logiske kontrollere (PLS) eller automatiseringssystemer for forhåndsprogrammerte bevegelser.

Bruksområder: Repeterende oppgaver i produksjon, automatiserte lager eller løft med høy presisjon.

Fordeler:

Forbedrer effektiviteten og reduserer menneskelig feil.

Kan integrere seg med fabrikkautomatiseringssystemer.

Ulemper: høyere startkostnader; Krever programmering og vedlikeholdskompetanse.

5. Dual Control (Pendant + Remote eller andre kombinasjoner)
Beskrivelse: Tillater veksling mellom forskjellige kontrollmodus (f.eks. Anheng og radio fjernkontroll) for fleksibilitet.

Søknader: Fasiliteter som trenger flere operatører eller varierende driftsbehov.

Fordeler: allsidig; forbedrer driftseffektiviteten.

Ulemper: Mer kompleks ledning\/konfigurasjon.



11. Skisse









En motorstyrt enkeltstråle over hodet gir flere fordeler, noe som gjør det til et populært valg for materialhåndtering i forskjellige bransjer. Her er dets viktigste fordeler:

1. Kostnadseffektiv
Lavere startkostnader sammenlignet med dobbeltbjelkekraner.

Reduserte installasjons- og vedlikeholdsutgifter.

2. plassbesparende design
Kompakt struktur, ideell for fasiliteter med begrenset takhøyde.

Krever mindre verkstedsplass sammenlignet med større kranesystemer.

3. Enkel installasjon og drift
Enkel montering og oppsett på grunn av sin lette design.

Brukervennlige kontroller (anheng eller fjernstyrt).

4. allsidighet
Passer for lys til middels løfting (vanligvis opptil 20 tonn).

Brukes i workshops, lager, samlebånd og lasteområder.

5. Energieffektiv
Elektrisk motorisk drevet drift forbruker mindre effekt sammenlignet med hydrauliske systemer.

Glatt og presis belastningshåndtering reduserer energiavfall.

6. Pålitelig og lite vedlikehold
Færre bevegelige deler enn dobbeltbjelke -kraner, reduserer slitasje.

Holdbar konstruksjon med minimale vedlikeholdskrav.

7. Forbedret sikkerhet
Utstyrt med overbelastningsbeskyttelse, grensebrytere og nødstoppfunksjoner.

Stabil og kontrollert løft reduserer ulykkesrisikoen.

8. Fleksible konfigurasjoner
Kan tilpasses med forskjellige heiser (kjede heis eller hior på trådstau).

Tilgjengelig i forskjellige spenn og løftehøyder for å passe til spesifikke behov.

9. Økt produktivitet
Raskere belastningstransport fremskynder arbeidsflyten.

Reduserer manuell arbeidskraft og tretthet, og forbedrer effektiviteten.







En motorstyrt enkeltstråle over hodet er en allsidig løfteløsning som er mye brukt i forskjellige industrielle og kommersielle applikasjoner. Den består av en enkelt brostråle som støttes av endebiler som kjører på forhøyede rullebaner, med en heise og vogn for å løfte og bevege belastninger horisontalt. Her er dets viktigste applikasjoner:

1. Produksjonsanlegg
Monteringslinjer: Transport av komponenter mellom arbeidsstasjoner.

Maskinbelastning\/lossing: Håndtering av tunge deler i maskinering, stempling eller smiing av operasjoner.

Lagerintegrasjon: Flytte råvarer eller ferdige varer i anlegget.

2. Lagring og logistikk
Lasting\/lossing av lastebiler: effektivt flytte varer inn og ut av lagring.

Bestill plukking: Hjelpe med å stable og hente paller eller tunge gjenstander.

Kryssing: Overføring av belastninger mellom transportkjøretøyer.

3. Workshops & Repair Shops
Bilreparasjon: Løftemotorer, overføringer eller kjøretøyer.

Metallproduksjon: Håndtering av stålplater, bjelker eller sveisede strukturer.

Vedlikeholdsoppgaver: Servicer tungt maskineri eller utstyr.

4. Konstruksjon og materialhåndtering
Forhåndsbetingelse av betong: bevegelige plater, søyler eller bjelker.

Stål ereksjon: Hjelpe med å plassere strukturelle stålelementer.

Forsyningsgårder: Organisering og transport av byggematerialer.

5. Kraftverk og tunge næringer
Vedlikehold av turbiner og generatorer: Løfter tunge komponenter for service.

Kjelvedlikehold: Håndtering av store deler i termiske eller kjernefysiske anlegg.

Gruvedrift og mineralbehandling: bevegelige malmer, knusere eller tunge maskiner.

6. Papir- og utskriftsindustrier
Rullehåndtering: Transport av store papirruller trygt.

Trykk vedlikehold: Installere eller betjener tunge utskriftsmaskiner.

7. Aviation & Aerospace
Flymontering: bevegelige vinger, flykroppseksjoner eller motorer.

Komponenthåndtering: Transport av tunge luftfartsdeler.

8. Bil- og tungt utstyr
Produksjonslinjer: bevegelige bilkropper, motorer eller samlinger.

Dekkhåndtering: løfte og plassere store dekk i produksjonsanlegg.







Produksjonsprosedyren for en motorisk drevet kran med enkeltstråle involverer flere nøkkeltrinn, fra design til endelig testing. Nedenfor er en trinn-for-trinns oversikt over den typiske produksjonsprosessen:

1. Design og ingeniørfag
Krav Analyse: Bestem belastningskapasitet, spenn, løftehøyde, driftssyklus og driftsmiljø (f.eks. Innendørs\/utendørs).

CAD -modellering: Lag 3D -design for hovedstrålen, endevogner, heise og elektriske systemer.

Strukturelle beregninger: Kontroller bjelkeavbøyning, stressanalyse og overholdelse av standarder (f.eks. ISO, FEM, DIN eller CMAA).

Materialvalg: Velg stålkarakterer (f.eks. Q235B eller Q345B for bjelken) og komponenter (motorer, gir, bremser).

2. Materielle anskaffelser
Kjøp råvarer (stålplater, profiler) og kjøpte deler:

Elektrisk heis eller vogn (ferdig laget eller tilpasset).

Motorer, girkasser, hjul og bremser.

Elektriske komponenter (kontrollpanel, anheng\/fjernkontroll, grensebrytere).

Rails (hvis ikke inkludert i kundens anlegg).

3. Fabrikasjon av hovedkomponenter
A. Hovedstråleproduksjon
Kutting: Stålplater kuttes via CNC -plasma\/laserskjæring.

Sveising:

Sveis nettet og flenser for å danne i-bjelken (boksen for tyngre belastninger).

Stressavlastende (varmebehandling) for å redusere sveiseforvrengninger.

Maskinering: Borhull for tilkoblinger og overflatebehandling.

Shot Blasting & Painting: Anti-Rust Treatment (Primer + Topcoat).

B. End Carriages (End Trucks)
Fabrikate rammer med hjul, buffere og drivmekanismer.

Installer drivmotorer, girkasser og bremser.

4. Assembly
LAM-END-vognintegrasjon: Bolt eller sveis hovedstrålen for å ende vogner.

Heise\/tralleinstallasjon: Monter den elektriske heisen eller vognen på bjelken.

Elektriske ledninger: Koble til strømforsyning, kontrollsystemer og sikkerhetsenheter (f.eks. Begrensningsbrytere, overbelastningsbeskyttelse).

5. Testing og kvalitetskontroll
Dimensjonal inspeksjon: Kontroller spenn, løftehøyde og justering.

Lasttesting:

Statisk belastningstest: 125% av nominell kapasitet (10 minutter).

Dynamisk belastningstest: 110% av nominell kapasitet med driftskontroller.

Funksjonstester:

Heise løfting\/senking, vogntur, brobevegelse.

Nødstopp, begrense brytere og elektrisk sikkerhet.

Sertifisering: Utsted testrapporter (per ISO 9001 eller lokale forskrifter).

6. Demontering og emballasje
Demontering for frakt (om nødvendig) og beskytte komponenter med vanntett emballasje.

Etikett deler for enkel montering.

7. Levering og installasjon
På stedet montering (av produsent eller kundesam).

Endelig igangkjøring og operatøropplæring.





Selskapet har installert en intelligent utstyrsstyringsplattform, og har installert 310 sett (sett) av håndtering og sveisroboter. Etter fullføringen av planen vil det være mer enn 500 sett (sett), og utstyrsnettverksraten vil nå 95%. 32 sveiselinjer er tatt i bruk, 50 er planlagt installert, og automatiseringshastigheten til hele produktlinjen har nådd.

Populære tags: Motorstyrt enkeltstråle over hodet, Kina motorstyrt enkeltstråle overhead kranprodusenter, leverandører, fabrikk
